产品详情
文档下载

代码	类型		材质		附件
代码	类型		国标	相当	附件
Y-FAD06	无定位孔	H选择型	0Cr18Ni9	SUS304	1个内六角圆柱头螺钉(不锈钢)
Y-FAD16	无定位孔	H指定型
Y-FAD26	带定位孔	H选择型

选型参数

选型表

型号			H		L	H1	T	S	W	L1	d	E	M	d1	d2	h	N	Q	V
代码	DH7		选择型	指定型
代码	DH7		选择型	最小单位0.1

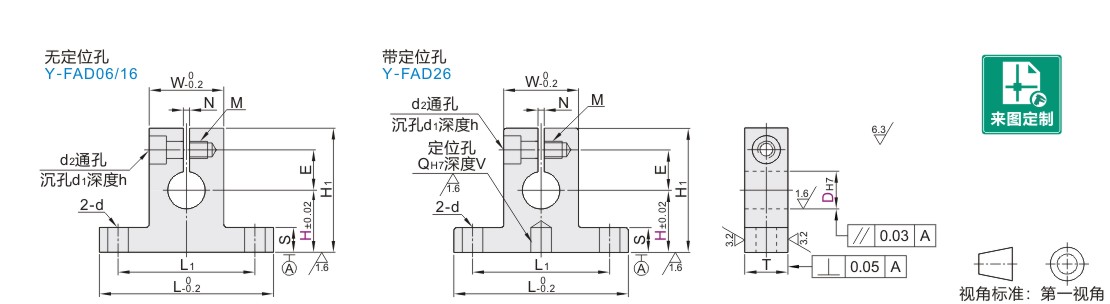

无定位孔 Y-FAD06 Y-FAD16 带定位孔 Y-FAD26	3	+0.010 0	10 15 20	10.0~20.0	26	H+11	8	3.8	9.8	18	3.5	7	M3贯通	6.5	3.5	3.5	1.5	__	__
	4	+0.012 0	10 15 20	10.0~20.0		H+11						7
	5		10 15 20 25	10.0~25.0		H+12						8
	6		10 15 20 25	10.0~25.0		H+12						8
	8	+0.015 0	(10) 15 20 25 30 40	10.0~40.0	42	H+16	10	5.8	17.8	30	4.5	11	M4贯通	8	4.5	4.5	2	4	5
	10	+0.015 0	(10) 15 20 25 30 40			H+16						11
	12	+0.018 0	(10) 15 20 25 30 40			H+18						13
	13		15 20 25 30 40	15.0~40.0		H+18						13
	15		15 20 25 30 40		54	H+20			29.8	42		15	M4深8
	16		15 20 25 30 40 50		54	H+20			29.8	42		15	M4深8
	18		20 25 30 40 50 60	20.0~60.0	67	H+26	16	7.8	34.8	50	6.6	18	M6贯通	11	6.6	6.5		5	7
	20	+0.021 0	20 25 30 40 50 60			H+26						18
	25		(20) 25 30 40 50 60			H+28						21
	30		(20) 25 30 40 50 60	25.0~60.0	85	H+33	20	9.8	44.8	65	9	24	M8深16	14	9	9	3
	35	+0.025 0	(25) 30 40 50 60	25.0~60.0	85	H+36			44.8	65		27
	40		30 40 50 60 80	30.0~80.0	100	H+38			59.8	80		29
	50		40 50 60 80	40.0~80.0	125	H+51	25	14.8	74.8	100	14	38	M12深25	20	14	13

带( )的H尺寸不适用带定位孔型。
