T形导向轴支座开口型把手锁紧型机加型 H尺寸选择型开口式把手锁紧型安装孔通孔

图片仅供参考

T形导向轴支座开口型把手锁紧型机加型 H尺寸选择型开口式把手锁紧型安装孔通孔

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

产品详情
文档下载

代码	类型	支座			固定把手部		把手螺纹部		轴环部
		材质		表面处理	固定把手部		把手螺纹部		轴环部
		国标	相当	表面处理	材质	表面处理	材质	表面处理	材质	表面处理
GCD01	把手钥紧型	45	S45C	发黑	锌合金	烤漆	S45C	发黑	SUM22L	发黑
GCD02		45	S45C	喷细砂无电解镀镍			S45C		SUM22L	喷细砂无电解镀镍
GCD06		0Cr18Ni9	SUS304	—			SUS304		SUS303	—

特点：用于夹具等，需频繁调整轴的位置或经常进行维护保养时，极为便利。
开口型，安装孔D的公差H7为开口加工前的公差，开口加工后由于有内部应力释放，公差有可能增至H8左右，不影响客户使用。

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

选型参数

选型表

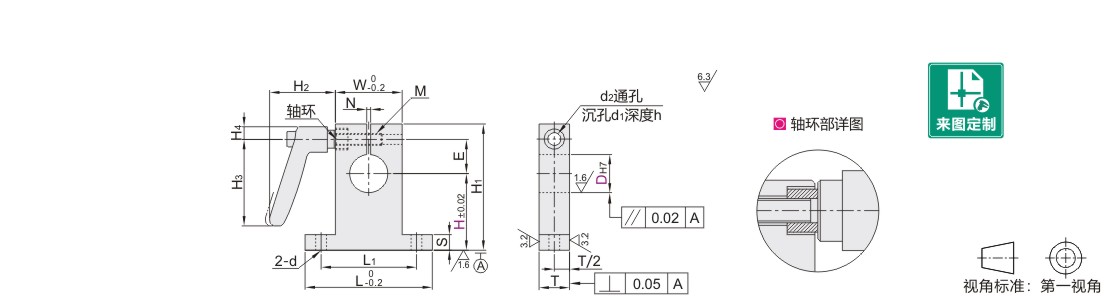

型号		H	把手颜色	L	H1	T	S	W	L1	d	E	M	d1	d2	h	N	H2	H3	H4	把手
代码	DH7	H	把手颜色	L	H1	T	S	W	L1	d	E	M	d1	d2	h	N	H2	H3	H4	把手
GCD01 GCD02 GCD06	8	40	M (橙色) B (黑色) S (银色)	42	H+16	10	5.8	17.8	30	4.5	11	M4	8	5	4.5	1.2~2.3	35	44	7	HAD36-M4-L16-E/J/Y (HAD37-M4-L16-E/J/Y)
	10	40			H+16						11
	12	40			H+18						13
	13	40			H+18						13
	15	40		54	H+20			29.8	42		15									HAD36-M4-L25-E/J/Y (HAD37-M4-L25-E/J/Y)
	16	40		54	H+20			29.8	42		15									HAD36-M4-L25-E/J/Y (HAD37-M4-L25-E/J/Y)
	18	40 50 60		67	H+26	16	7.8	34.8	50	6.6	18	M6	11	7	6.5					HAD36-M6-L25-E/J/Y (HAD37-M6-L25-E/J/Y)
	20	30 40 50 60			H+26						18
	25	30 40 50 60			H+28						21
	30	40 50 60		85	H+33	20	9.8	44.8	65	9	24	M8	14	9	9	1.2~3.5	45	63	9	HAD36-M8-L32-E/J/Y (HAD37-M8-L32-E/J/Y)
	35	40 50 60		85	H+36	20	9.8	44.8	65	9	27	M8	14	9	9	1.2~3.5	45	63	9	HAD36-M8-L32-E/J/Y (HAD37-M8-L32-E/J/Y)
