T形导向轴支座加厚型分离型机加型分离式夹紧固定型安装孔通孔

图片仅供参考

T形导向轴支座加厚型分离型机加型分离式夹紧固定型安装孔通孔

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

产品详情
文档下载

代码	类型	材质		表面处理	附件
代码	类型	国标	相当	表面处理	附件
GDF01	分离型	45	S45C	发黑	2个内六角圆柱头螺钉
GDF02		45	S45C	喷细砂无电解镀镍	2个内六角圆柱头螺钉(不锈钢)
GDF06		0Cr18 Ni9	SUS304	—
GDF08		LF2	A5052	喷细砂本色阳极氧化

D30~50有4个附件内六角圆柱头螺钉。
如对防锈有要求，请优先选用不锈钢材质、铝合金材质或喷细砂无电解镀镍产品。

选型参数

选型表

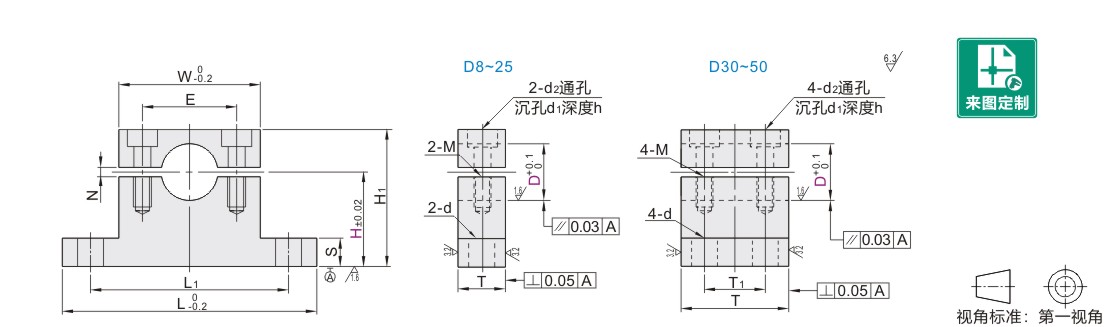

型号		H	L	H1	T	T1	S	W	L1	d	E	M	d2	d1	h	N
代码	D	H	L	H1	T	T1	S	W	L1	d	E	M	d2	d1	h	N
GDF01 GDF02 GDF06 GDF08	8	(10) (15) (20) 25 30 40	62	H+10	15		5.8	37.8	50	6.6	23	M6深12	6.6	11	6.5	1.2~2.3
	10	(10) (15) (20) 25 30 40 50 60		H+11	15						24
	12	(10) (15) (20) 25 30 40 50 60		H+12	18
	13	(15) (20) 25 30 40 50 60		H+12	18
	15	(15) (20) 25 30 40 50 60		H+14	20
	16	(15) (20) 25 30 40 50 60		H+14	20
	20	(20) 25 30 40 50 60 80	85	H+18	25		7.8	52.8	70	9	36	M8深16	9	14	9
	25	(20) (25) 30 40 50 60 80	85	H+18	30		7.8	52.8	70	9	36
	30	(25) 30 40 50 60 80	110	H+30	35	17.5	9.8	69.8	90	6.6	48					1.2~3.5
	35	(25) 30 40 50 60 80	110		35	17.5		69.8	90	6.6	48
	40	30 40 50 60 80	116		40	20		75.8	96	9	56
	50	40 50 60 80	154	H+40	50	25	14.8	101.8	128	11	76	M12深25	14	20	13

带( )的H尺寸对应的螺孔M底孔贯通。　　可能出现螺孔M底孔贯穿的情况。
