T形导向轴支座加厚型侧开口型机加型侧开口式夹紧固定型安装孔通孔

图片仅供参考

T形导向轴支座加厚型侧开口型机加型侧开口式夹紧固定型安装孔通孔

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

产品详情
文档下载

代码	类型	材质		表面处理	附件
代码	类型	国标	相当	表面处理	附件
GDC01	侧开口型	45	S45C	发黑	1个内六角圆柱头螺钉
GDC02		45	S45C	喷细砂无电解镀镍	1个内六角圆柱头螺钉(不锈钢)
GDC06		0Cr18 Ni9	SUS304	—
GDC08		LF2	A5052	喷细砂本色阳极氧化

D30～40有2个附件内六角圆柱头螺钉。
开口型，安装孔D的公差H7为开口加工前的公差，开口加工后由于有内部应力释放，公差有可能增至H8左右，不影响客户使用。
如对防锈有要求，请优先选用不锈钢材质、铝合金材质或喷细砂无电解镀镍产品。

选型参数

选型表

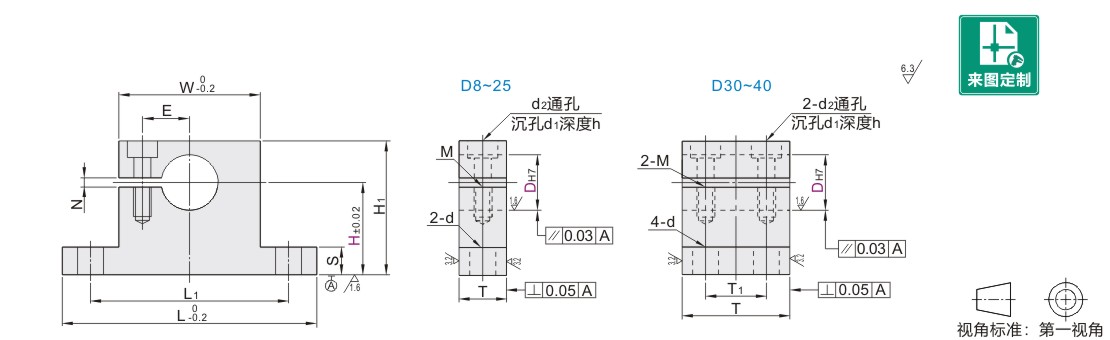

型号			H	L	H1	T	T1	S	W	L1	d	E	M	d2	d1	h	N
代码	DH7		H	L	H1	T	T1	S	W	L1	d	E	M	d2	d1	h	N
GDC01 GDC02 GDC06 GDC08	8	+0.015 0	10 15 20 25 30 40	62	H+10	15	—	5.8	37.8	50	6.6	11	M6深12	6.6	11	6.5	1.2~2.3
	10	+0.015 0	10 15 20 25 30 40 50 60		H+11	15						12
	12	+0.018 0	10 15 20 25 30 40 50 60		H+12	18
	13		15 20 25 30 40 50 60		H+12	18
	15		15 20 25 30 40 50 60		H+14	20
	16		15 20 25 30 40 50 60		H+14	20
	20	+0.021 0	20 25 30 40 50 60 80	85	H+18	25		7.8	52.8	70	9	18	M8深25	9	14	9
	25		20 25 30 40 50 60 80	85	H+18	30		7.8	52.8	70	9	18
	30		25 30 40 50 60 80	102	H+21	35	17.5	9.8	61.8	82	6.6	22					1.2~3.5
	35	+0.025 0	25 30 40 50 60 80	106	H+24	35	17.5		65.8	86	6.6	24
	40	+0.025 0	40 50 60 80	111	H+27	40	20		69.8	91	9	27

可能出现螺孔M底孔贯穿的情况。
