T形导向轴支座加厚型标准型机加型螺钉固定型安装孔通孔

图片仅供参考

T形导向轴支座加厚型标准型机加型螺钉固定型安装孔通孔

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

产品详情
文档下载

代码	类型	材质		表面处理	附件
代码	类型	国标	相当	表面处理	附件
GCU01	标准型	45	S45C	发黑	1个紧定螺钉
GCU02		45	S45C	喷细砂无电解镀镍	1个紧定螺钉(不锈钢)
GCU06		0Cr18Ni9	SUS304	—	1个紧定螺钉(不锈钢)

D30～50有2个附件紧定螺钉。
如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

选型参数

选型表

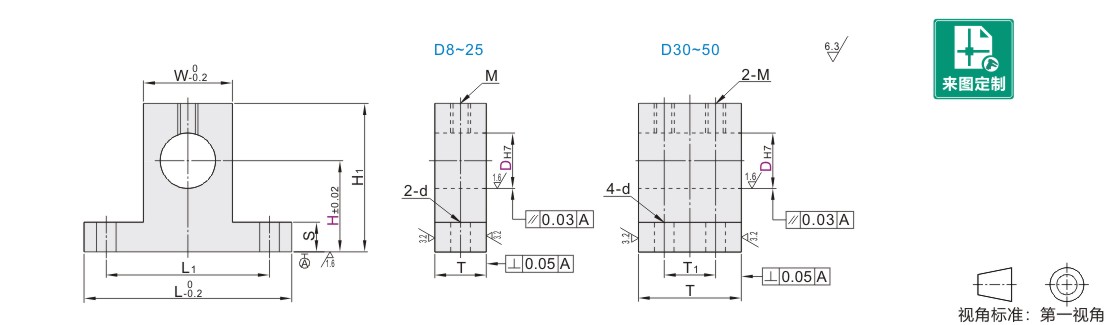

型号			H	L	H1	T	T1	S	W	M	L1	d
代码	DH7		H	L	H1	T	T1	S	W	M	L1	d
GCU01 GCU02 GCU06	8	+0.015 0	10 15 20 25 30 40	42	H+9	15	—	5.8	17.8	M6	30	6.6
	10	+0.015 0	10 15 20 25 30 40 50 60		H+10	15
	12	+0.018 0	10 15 20 25 30 40 50 60		H+11	18
	13		15 20 25 30 40 50 60		H+12	18
	15		15 20 25 30 40 50 60	54	H+15	20			28.8		42
	16		15 20 25 30 40 50 60 80	54	H+15	20			28.8		42
	20	+0.021 0	20 25 30 40 50 60 80	67	H+18	25		7.8	33.8	M8	50	9
	25		20 25 30 40 50 60 80	67	H+20	30		7.8	33.8		50	9
	30		25 30 40 50 60 80	85	H+23	35	17.5	9.8	43.8		65	6.6
	35	+0.025 0	25 30 40 50 60 80	85	H+25	35	17.5		43.8		65	6.6
	40		30 40 50 60 80	100	H+30	40	20		57.8		80	9
	50		40 50 60 80	125	H+38	50	25	14.8	73.8		100	11
