安装尺寸选择方式

材质

表面处理

选型参数

内径D(mm) *

中心高H(mm) *

T形导向轴支座分离型 H尺寸选择型 H尺寸指定型机加型分离式夹紧固定型安装孔通孔

图片仅供参考

T形导向轴支座分离型 H尺寸选择型 H尺寸指定型机加型分离式夹紧固定型安装孔通孔

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

产品详情
文档下载

代码	类型		材质		表面处理	附件
代码	类型		国标	相当	表面处理	附件
GCR01	分离型	H 选择型	45	S45C	发黑	2个内六角圆柱头螺钉
GCR02			45	S45C	喷细砂无电解镀镍	2个内六角圆柱头螺钉(不锈钢)
GCR06			0Cr18Ni9	SUS304	—
GCR08			LD31	A6063	喷细砂本色阳极氧化
GCR11		H 指定型	45	S45C	发黑	2个内六角圆柱头螺钉
GCR12			45	S45C	喷细砂无电解镀镍	2个内六角圆柱头螺钉(不锈钢)
GCR16			0Cr18Ni9	SUS304	—
GCR18			LD31	A6063	喷细砂本色阳极氧化

如对防锈有要求，请优先选用不锈钢材质，铝合金材质或喷细砂无电解镀镍产品。

选型参数

选型表

型号		H		L	H1	T	S	W	L1	d	E	M	d2	d1	h	N
代码	DH7	选择型	指定型最小单位0.1	L	H1	T	S	W	L1	d	E	M	d2	d1	h	N

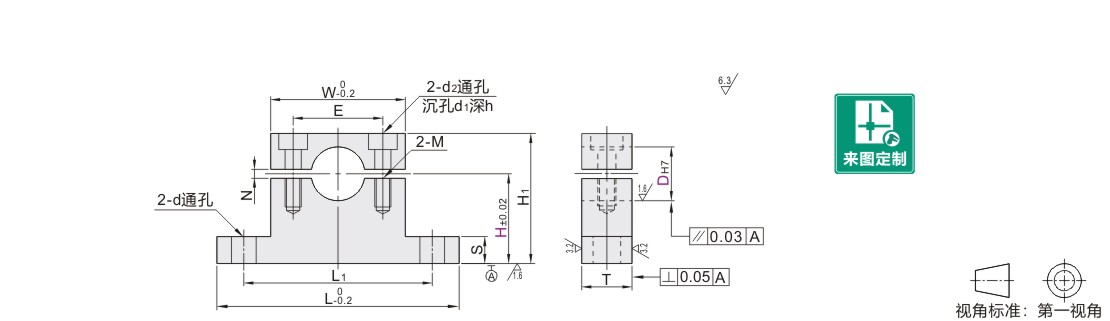

H 选择型 GCR01 GCR02 GCR06 GCR08 H 指定型 GCR11 GCR12 GCR16 GCR18	3	10 15 20	10.0~20.0	38	H+6	8	3.8	21.8	30	3.5	13	M3深6	3.5	6.5	3.5	1.2~1.8
	4	10 15 20	10.0~20.0		H+6
	5	10 15 20 25	10.0~25.0		H+7
	6	10 15 20 25	10.0~25.0		H+7
	8	10 15 20 25 30 40	10.0~40.0	50	H+10	10	5.8	29.8	40	4.5	20	M4深8	4.5	8	4.5	1.2~2.3
	10	10 15 20 25 30 40		60				37.8	50		26
	12	10 15 20 25 30 40
	13	15 20 25 30 40 50	15.0~40.0
	16	15 20 25 30 40 50	15.0~40.0		H+12
	20	20 25 30 40 50 60	20.0~60.0	82	H+17	16	7.8	47.8	66	6.6	36	M6深12	6.6	11	6.5
	25	20 25 30 40 50 60	20.0~60.0	82	H+20	16	7.8	47.8	66	6.6	36	M6深12	6.6	11	6.5
	30	25 30 40 50 60	25.0~60.0	110	H+30	20	9.8	67.8	90	9	48	M8深16	9	14	9	1.2~3.5
	35	25 30 40 50 60	25.0~60.0	110				67.8	90		48
	40	30 40 50 60 80	30.0~80.0	116				73.8	96		54
	50	40 50 60 80	40.0~80.0	154	H+40	25	14.8	99.8	128	14	74	M12深25	14	20	13

带( )的H尺寸对应的螺孔M底孔贯通。　　可能出现螺孔M底孔贯穿的情况。
