T形导向轴支座开口型无定位孔带定位孔机加型 H尺寸选择型 H尺寸指定型开口式夹紧固定型安装孔通孔

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

代码			材质		表面处理	附件
无定位孔		带定位孔	国标	相当
H选择型	H指定型	H选择型	国标	相当
GCL01	GCL11	GCL21	45	S45C	发黑	1个内六角圆柱头螺钉
GCL02	GCL12	GCL22	45	S45C	喷细砂无电解镀镍	1个内六角圆柱头螺钉(不锈钢)
GCL06	GCL16	GCL26	0Cr18Ni9	SUS304	—
GCL08	GCL18	—	LD31	A6063	喷细砂本色阳极氧化
GCL09	GCL19	—	LD31	A6063	黑色阳极氧化	1个内六角圆柱头螺钉

开口型，安装孔D的公差H7为开口加工前的公差，
开口加工后由于有内部应力释放，公差有可能增至H8左右，不影响客户使用。
GCL21/22/26由于尺寸原因，部分型号定位孔会出现攻穿情况。
如对防锈有要求，请优先选用不锈钢材质、铝合金材质或喷细砂无电解镀镍产品。

选型参数

选型表

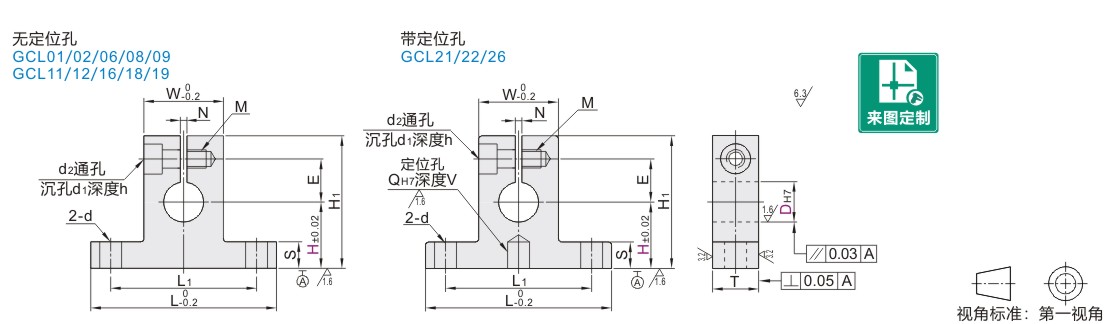

型号			H		L	H1	T	S	W	L1	d	E	M	d2	d1	h	N	Q	V
代码	DH7		选择型	指定型
代码	DH7		选择型	最小单位0.1
无定位孔 GCL01 GCL02 GCL06 GCL08 GCL09 GCL11 GCL12 GCL16 GCL18 GCL19 带定位孔 GCL21 GCL22 GCL26	3	+0.010 0	10 15 20	10.0~20.0	26	H+11	8	3.8	9.8	18	3.5	7	M3贯通	3.5	6.5	3.5	1.2~1.8	__	__
	4	+0.012 0	10 15 20	10.0~20.0		H+11						7
	5		10 15 20 25	10.0~25.0		H+12						8
	6		10 15 20 25	10.0~25.0		H+12						8
	8	+0.015 0	(10) 15 20 25 30 40	10.0~40.0	42	H+16	10	5.8	17.8	30	4.5	11	M4贯通	4.5	8	4.5	1.2~2.3	4	5
	10	+0.015 0	(10)15 20 25 30 40			H+16						11
	12	+0.018 0	(10)15 20 25 30 40			H+18						13
	13		15 20 25 30 40	15.0~40.0		H+18						13
	15		15 20 25 30 40		54	H+20			29.8	42		15	M4深8
	16		15 20 25 30 40 50		54	H+20			29.8	42		15	M4深8
	18		20 25 30 40 50 60	20.0~60.0	67	H+26	16	7.8	34.8	50	6.6	18	M6贯通	6.6	11	6.5		5	7
	20	+0.021 0	20 25 30 40 50 60			H+26						18
	25		(20) 25 30 40 50 60			H+28						21
	30		(20) 25 30 40 50 60	25.0~60.0	85	H+33	20	9.8	44.8	65	9	24	M8深16	9	14	9	1.2~3.5
	35	+0.025 0	(25) 30 40 50 60	25.0~60.0	85	H+36			44.8	65		27
	40		30 40 50 60 80	30.0~80.0	100	H+38			59.8	80		29
	50		40 50 60 80	40.0~80.0	125	H+51	25	14.8	74.8	100	14	38	M12深25	14	20	13

带( )H尺寸不适用带定位孔型
