产品详情
文档下载

代码	类型			材质		表面处理	附件
代码	类型			国标	相当	表面处理	附件
GCJ01	标准型	无定位孔	H 选择型	45	S45C	发黑	1个紧定螺钉
GCJ02				45	S45C	喷细砂无电解镀镍	1个紧定螺钉(不锈钢)
GCJ06				0Cr18Ni9	SUS304	—
GCJ08				LD31	A6063	喷细砂本色阳极氧化
GCJ11			H 指定型	45	S45C	发黑	1个紧定螺钉
GCJ12				45	S45C	喷细砂无电解镀镍	1个紧定螺钉(不锈钢)
GCJ16				0Cr18Ni9	SUS304	—
GCJ18				LD31	A6063	喷细砂本色阳极氧化
GCJ21		带定位孔	H 选择型	45	S45C	发黑	1个紧定螺钉
GCJ22				45	S45C	喷细砂无电解镀镍	1个紧定螺钉(不锈钢)
GCJ26				0Cr18Ni9	SUS304	—	1个紧定螺钉(不锈钢)

如对防锈有要求，请优先选用不锈钢材质，铝合金材质或喷细砂无电解镀镍产品。

GCJ21/22/26由于尺寸原因，部分型号定位孔会出现贯穿情况。

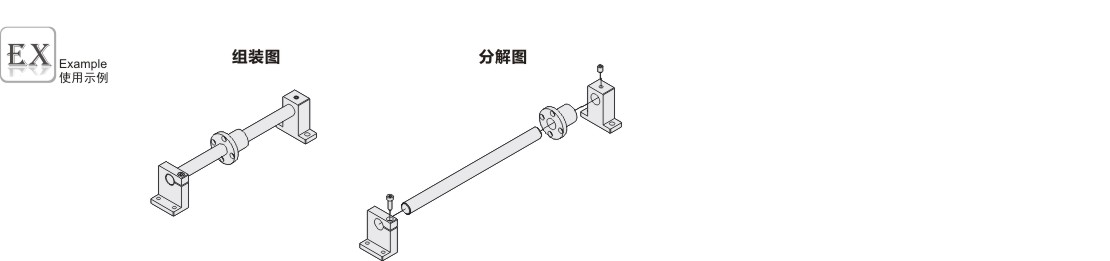

选型参数

选型表

型号			H		L	H1	T	S	W	M	L1	d	Q	h
代码	DH7		选择型	指定型最小单位0.1	L	H1	T	S	W	M	L1	d	Q	h

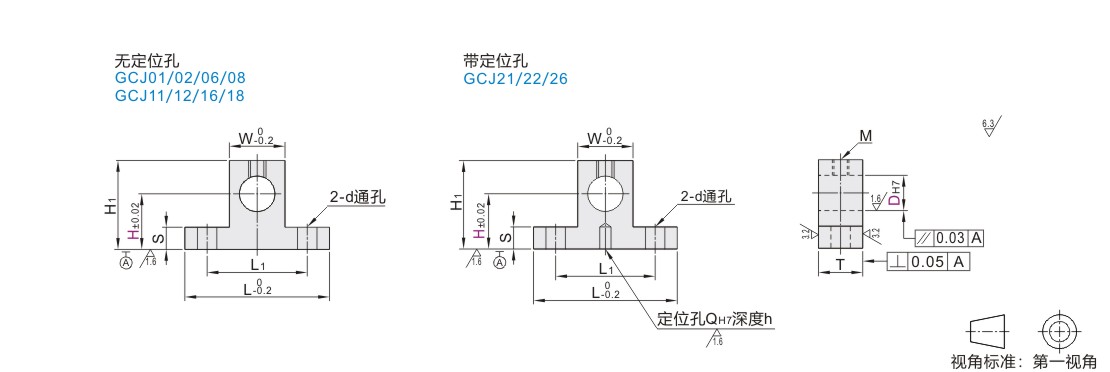

无定位孔 GCJ01 GCJ02 GCJ06 GCJ08 GCJ11 GCJ12 GCJ16 GCJ18 带定位孔 GCJ21 GCJ22 GCJ26	3	+0.010 0	10 15 20 25	10.0~20.0	26	H+5	8	3.8	9.8	M3	18	3.5	__	__
	4	+0.012 0	10 15 20 25	10.0~20.0		H+6
	5		10 15 20 25 30	15.0~25.0		H+7
	6		10 15 20 25 30	15.0~25.0		H+8
	8	+0.015 0	(10) 15 20 25 30 40	10.0~40.0	42	H+9	10	5.8	17.8	M4	30	4.5	4	5
	10	+0.015 0	(10) 15 20 25 30 40 50	15.0~40.0		H+10
	12	+0.018 0				H+11
	13					H+12
	15		15 20 25 30 40 50	15.0~40.0	54	H+15			29.8		42
	16		15 20 25 30 40 50	15.0~40.0	54	H+15			29.8		42
	18		(15) 20 25 30 40 50 60	25.0~60.0	67	H+18	16	7.8	34.8	M6	50	6.6	5	7
	20	+0.021 0	(15) 20 25 30 40 50 60	20.0~60.0		H+18
	25		20 25 30 40 50 60 80	25.0~60.0		H+20
	30		20 25 30 40 50 60 80	25.0~60.0	85	H+23	20	9.8	44.8		65	9
	35	+0.025 0	(25) 30 40 50 60 80	30.0~60.0	85	H+25			44.8		65
	40		(25) 30 40 50 60 80	30.0~80.0	100	H+30			59.8		80
	50		(30) 40 50 60 80	40.0~80.0	125	H+38		14.8	74.8		100	14

带( )H尺寸不适用带定位孔型
