选择代码

代码参数

支座固定孔形

材质

表面处理

产品样式

选型参数

内径D(mm) *

中心高H(mm) *

紧凑型导向轴支座分离型无定位孔带定位孔机加型分离式夹紧固定型安装孔沉孔

图片仅供参考

紧凑型导向轴支座分离型无定位孔带定位孔机加型分离式夹紧固定型安装孔沉孔

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

产品详情
文档下载

代码	类型		材质		表面处理	附件
代码	类型		国标	相当	表面处理	附件
GCC01	分离型	无定位孔	45	S45C	发黑	2个内六角圆柱头螺钉
GCC02			45	S45C	喷细砂无电解镀镍	2个内六角圆柱头螺钉(不锈钢)
GCC06			0Cr18Ni9	SUS304	—	2个内六角圆柱头螺钉(不锈钢)
GCC11		带定位孔	45	S45C	发黑	2个内六角圆柱头螺钉
GCC12			45	S45C	喷细砂无电解镀镍	2个内六角圆柱头螺钉(不锈钢)
GCC16			0Cr18Ni9	SUS304	—	2个内六角圆柱头螺钉(不锈钢)

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

选型参数

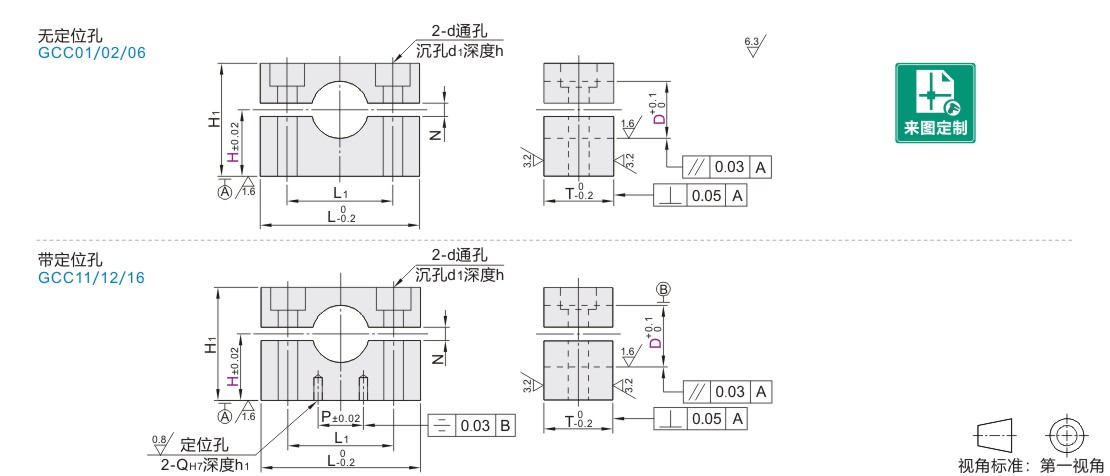

选型表

型号		H					L	H1	T	L1	d	d1	h	Q	P	h1	N
代码	D	H					L	H1	T	L1	d	d1	h	Q	P	h1	N
无定位孔 GCC01 GCC02 GCC06 带定位孔 GCC11 GCC12 GCC16	6	(10) (15) (20) (25)					24	H+6.8	10	14	4.5	8	4.7	—	—	—	1.2~2.3
	8	(10) 15 20 25					26	H+9.8	12	16				3	5	5.2
	10	(10) 15 20 25					32			20					8
	12	(10) 15 20 25 30					32			20					8
	15	(10) (15) 20 25 30					34	H+11.8		23					9
	16	(10) (15) 20 25 30 35					34	H+11.8		23					9
	20	(15) 20 25 30 35					50	H+14.8	16	34	6.6	11	6.7	4	16	7.2
	25	(15) (20) 25 30 35					50	H+19.8	16	36	6.6	11	6.7	4	20	7.2
	30	(20) 25 30 35					70	H+19.8	22	48	9	14	9.2	5	28	8.2	1.2~3.5
	35	(20)(25) 30 35					70	H+24.8		48					28
	40	(25) 30 35					76	H+24.8		56					34

带( )H尺寸不适用带定位孔型。
