法兰型导向轴支座键槽定位孔型安装孔通孔

图片仅供参考

法兰型导向轴支座键槽定位孔型安装孔通孔

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

产品详情
文档下载

代码	类型			材质		表面处理
代码	类型			国标	相当	表面处理
GAU21	键槽型带定位孔型	安装孔通孔	圆法兰型	45	S45C	发黑
GAU22			圆法兰型			喷细砂无电解镀镍
GAU31			对边法兰型			发黑
GAU32			对边法兰型			喷细砂无电解镀镍

如对防锈有要求，请优先选用喷细砂无电解镀镍产品。

选型参数

选型表

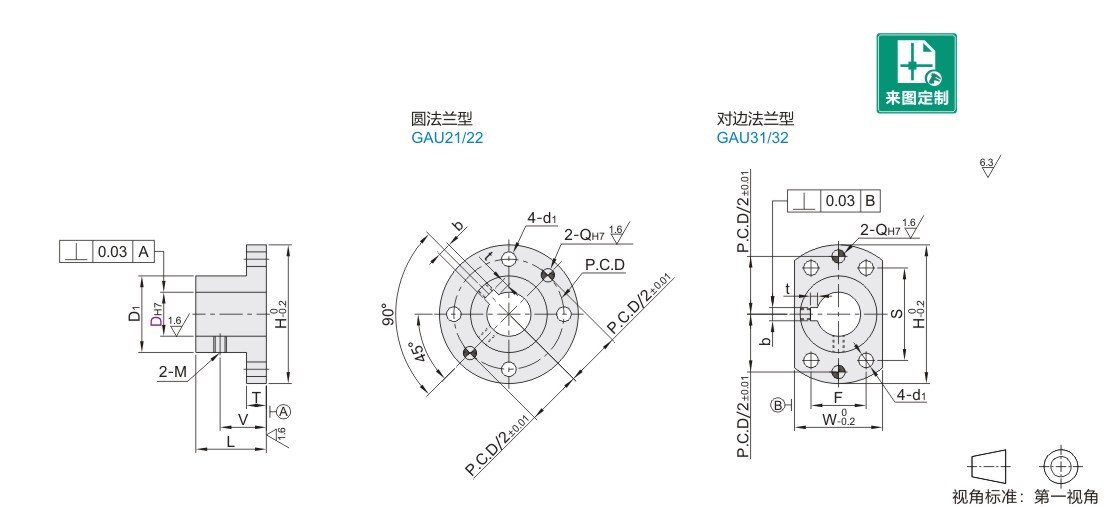

型号			L	D1	H	T	V	M	P.C.D	Q		W	S	F	d1	b		t
代码	DH7		L	D1	H	T	V	M	P.C.D	Q		W	S	F	d1	b		t
圆法兰型对边法兰型 GAU21 GAU31 GAU22 GAU32	12	+0.018 0	24	21.8	40	7	16	M4	32	4	+0.012 0	25	28	16	4.5	4	+0.0150	1.8	+0.1 0
	16	+0.018 0	32	27.8	50	7	20	M4	40	5		32	33	22	5.5	5		2.3	+0.1 0
	20	+0.021 0	32	34.8	63	9	21	M5	50	6		40	42	25	6.6	6		2.8	+0.2 0
	25		38	39.8	68	9	24	M5	55			45	45	30		8	+0.0180	3.3
	30		38	44.8	73	12	25	M6	60			50	48	35		8	+0.0180	3.3
