选型参数

内径D(mm) *

医疗开口法兰型导向轴支座标准型安装孔通孔圆法兰型方法兰型对边法兰型机加型开口式夹紧固定型安装孔通孔

图片仅供参考

医疗开口法兰型导向轴支座标准型安装孔通孔圆法兰型方法兰型对边法兰型机加型开口式夹紧固定型安装孔通孔

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

产品详情
文档下载

代码	类型			材质
代码	类型			国标	相当

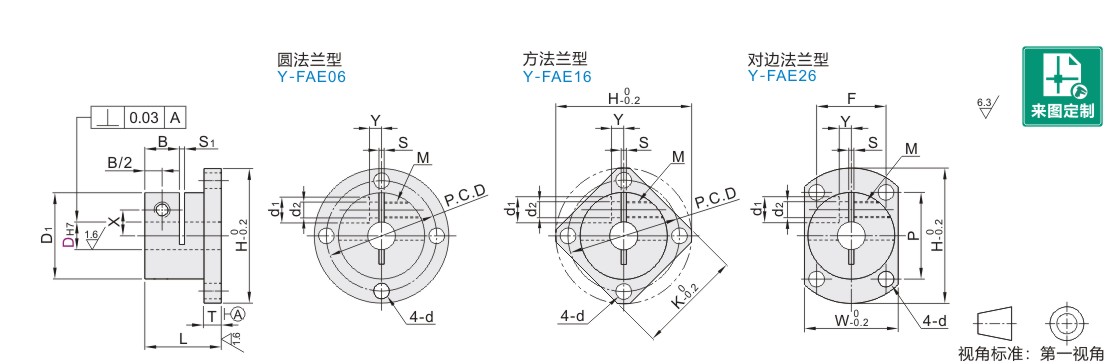

Y-FAE06	标准型	安装孔通孔	圆法兰型	0Cr18Ni9	SUS304
Y-FAE16			方法兰型
Y-FAE26			对边法兰型

选型参数

选型表

型号			L	D1	H	T	B	P.C.D	K	W	P	F	d	S	S1	X	Y	d1	d2	M	附件螺钉
代码	DH7		L	D1	H	T	B	P.C.D	K	W	P	F	d	S	S1	X	Y	d1	d2	M	附件螺钉
圆法兰型 Y-FAE06 方法兰型 Y-FAE16 对边法兰型 Y-FAE26	8	+0.015 0	18	24.8	39	4.8	10	32	30	27	25	20	3.5	1.5	1.5	7.5	3.5	7.5	4.6	M4	M4×10
	8M		18	24.8	39			32	30	27	25	20	4.5			7.5	3.5	7.5	4.6	M4	M4×10
	10		20	29.8	49			40	38	32	33	23				10	3	9	5.6	M5	M5×10
	12	+0.018 0	22	31.8	52	5.8		42	40	34	35	25				11	4				M5×12
	13		24	31.8	52		12	42	40	34	35	25				11	4
	15		27	34.8	56			46	44	37	37	27	5.5			12	5
	16		30	34.8	56			46	44	37	37	27	5.5			12	5
	20	+0.021 0	32	39.8	64	7.8		52	50	42	43	30	6.6		2	14	6				M5×16
	25		38	44.8	69	7.8	15	57	54	47	46	34				17	6				M5×16
	30		40	54.8	79	9.8		67	60	57	50	45				20	10	12	6.6	M6	M6×20
	35	+0.025 0	48	59.8	94	9.8		77	71	66	58	50	9			23	12	12	6.6	M6	M6×20
	40		55	69.8	104	11.8	18	87	81	76	67	55				26	13	14	9	M8	M8×25
	50		65	84.8	119	11.8	22	102	94	91	82	60				32	16	18	11	M10	M10×35
