选型参数

内径D(mm) *

医疗法兰型导向轴支座标准型安装孔通孔圆法兰型方法兰型对边法兰型机加型螺钉固定型安装孔通孔

图片仅供参考

医疗法兰型导向轴支座标准型安装孔通孔圆法兰型方法兰型对边法兰型机加型螺钉固定型安装孔通孔

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

产品详情
文档下载

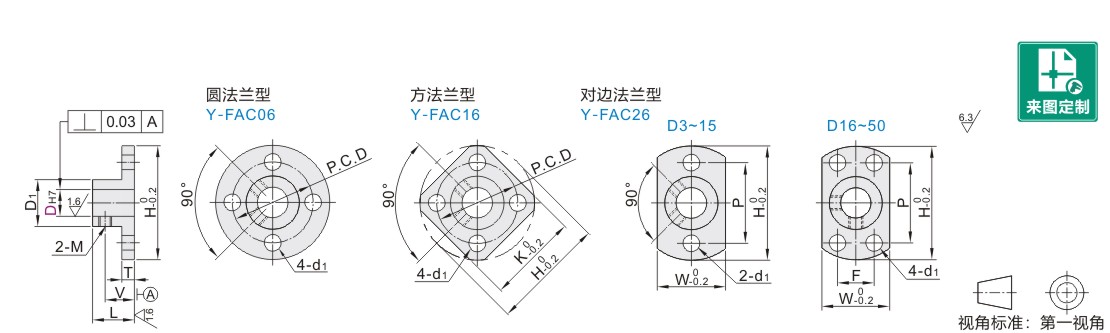

代码	类型			材质
代码	类型			国标	相当
Y-FAC06	标准型	安装孔通孔	圆法兰型	0Cr18 Ni9	SUS304
Y-FAC16			方法兰型
Y-FAC26			对边法兰型

选型参数

选型表

型号			L	D1	H	T	V	P.C.D	K	W	P	F	d1	M
代码	DH7		L	D1	H	T	V	P.C.D	K	W	P	F	d1	M
圆法兰型 Y-FAC06 方法兰型 Y-FAC16 对边法兰型 Y-FAC26	3	+0.010 0	10	7.8	22	3	8	15	16	8	15	__	3.5	M3
	4	+0.012 0	10	8.8	24	3		17	19	9	17
	5		12	9.8	25	3.5		18	20	10	18
	6		15	11.8	28	3.5		20	22	12	20
	8	+0.015 0	16			5	11			16
	8M		16				11			16			4.5	M4
	10		20	13.8	30		13	22	23	18	22		3.5	M3
	10M		20	13.8	30		13	22	23	18	22		4.5	M4
	12	+0.018 0	24	15.8	36	6	16	26	28	20	26
	13		24	17.8	38		16	28	30	22	28
	15		30	19.8	40		19	30	32	24	30
	16		32	21.8	42		20	32	33	26	28	16
	18			27.8	50	8	21	39	39	32	31	22	5.5	M5
	20	+0.021 0		27.8	50		21	39	39	32	31	22
	25		38	32.8	55		24	44	44	37	36	24
	30		38	37.8	66	10	25	52	52	42	41	27	6.6	M6
	35	+0.025 0	50	44.8	80		32	65	65	55	56	33	9.0
	40			59.8	90			75	75	65	65	38
	50			69.8	100			85	90	75	74	43
