开口法兰型导向轴支座大轴径型安装孔通孔方法兰型机加型开口式夹紧固定型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

代码	类型			材质		表面处理
代码	类型			国标	相当	表面处理
GBL53	大轴径型	安装孔通孔	方法兰型	45	S45C	镀铬

开口型，安装孔D的公差H7为开口加工前的公差，开口加工后由于有内部应力释放，
公差有可能增至H8左右，不影响客户使用。
开口型导向轴支座由开槽大小决定是否过切（过切指锯片切到开槽处对边），图档仅供参考。
产品切槽后会产生毛刺，为消除毛刺影响，部分产品内径会增加切槽沟。

选型参数

选型表

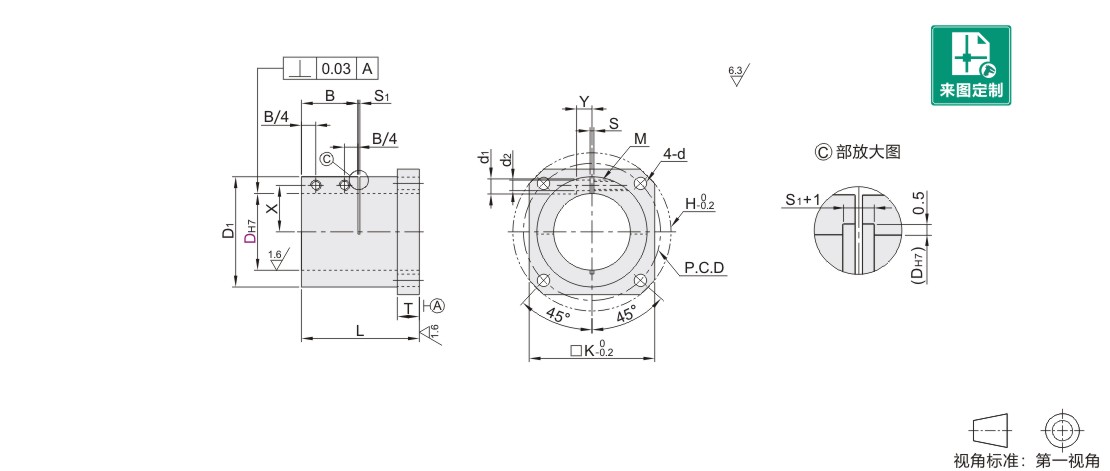

型号			L	D1	H	T	B	P.C.D	K	d	S	S1	X	Y	d1	d2	M	附件螺钉
代码	DH7		L	D1	H	T	B	P.C.D	K	d	S	S1	X	Y	d1	d2	M	附件螺钉
GBL53	60	+0.030 0	105	95	130	15	55	118	107	9.6	1.2~2.3	1.2~2.3	37	18	18	11	M10	M10×40
	80	+0.030 0	123	115	165	23	59	143	131	13	1.2~2.3	1.2~2.3	48.5	16	18	11	M10	M10×35
	100	+0.035 0	188	164	244	26	120	200	180	17	1.2~3.5	1.2~3.5	64	32	27	17	M16	M16×70

暂未上传文档资料

开口法兰型导向轴支座 大轴径型 安装孔通孔 方法兰型 机加型 开口式夹紧固定型
