开口法兰型导向轴支座标准型安装孔通孔机加型开口式夹紧固定型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

产品详情
文档下载

代码			类型		材质		表面处理
圆法兰型	方法兰型	对边法兰型	类型		国标	相当	表面处理
GBJ01	GBJ11	GBJ21	标准型	安装孔通孔	45	S45C	发黑
GBJ02	GBJ12	GBJ22					喷细砂无电解镀镍
GBJ03	GBJ13	GBJ23					镀铬
GBJ06	GBJ16	GBJ26			0Cr18Ni9	SUS304	—
GBJ08	GBJ18	GBJ28			LD30	A6061	喷细砂本色阳极氧化
GBJ09	GBJ19	GBJ29			LD30	A6061	黑色阳极氧化

开口型，安装孔D的公差H7为开口加工前的公差，开口加工后由于有内部应力释放，公差有可能增至H8左右，不影响客户使用。
开口型导向轴支座由开槽大小决定是否过切（过切指锯片切到开槽处对边），图档仅供参考。
如对防锈有要求，请优先选用不锈钢材、铝合金材质或镀铬、喷细砂无电解镀镍产品。
产品切槽后会产生毛刺影响，为消除毛刺，部分产品内径会增加切槽沟。

选型参数

选型表

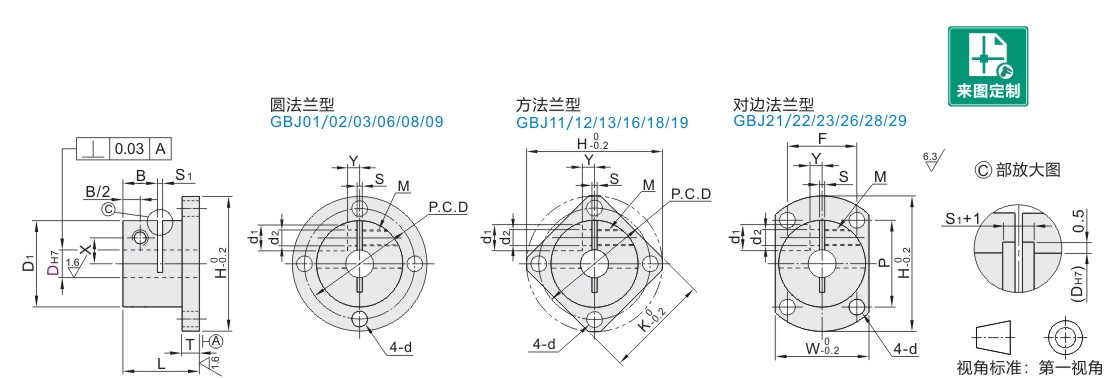

型号			L	D1	H	T	B	P.C.D	K	W	P	F	d	S	S1	X	Y	d1	d2	M	附件螺钉
代码	DH7		L	D1	H	T	B	P.C.D	K	W	P	F	d	S	S1	X	Y	d1	d2	M	附件螺钉
圆法兰型方法兰型对边法兰型 GBJ01 GBJ11 GBJ21 GBJ02 GBJ12 GBJ22 GBJ03 GBJ13 GBJ23 GBJ06 GBJ16 GBJ26 GBJ08 GBJ18 GBJ28 GBJ09 GBJ19 GBJ29	8	+0.015 0	18	24.8	39	4.8	10	32	30	27	25	20	3.5	1.2~1.8	1.2~1.8	7.5	3.5	7.5	4.6	M4	M4×10
	8M		18	24.8	39			32	30	27	25	20	4.5			7.5	3.5	7.5	4.6	M4	M4×10
	10		20	29.8	49			40	38	32	33	23				10	3	9	5.6	M5	M5×10
	12	+0.018 0	22	31.8	52	5.8		42	40	34	35	25				11	4				M5×12
	13		24	31.8	52		12	42	40	34	35	25				11	4
	15		27	34.8	56			46	44	37	37	27	5.5			12	5
	16		30	34.8	56			46	44	37	37	27	5.5			12	5
	20	+0.021 0	32	39.8	64	7.8		52	50	42	43	30	6.6		1.2~2.3	14	6				M5×16
	25		38	44.8	69	7.8	15	57	54	47	46	34				17	6				M5×16
	30		40	54.8	79	9.8		67	60	57	50	45				20	10	12	6.6	M6	M6×20
	35	+0.025 0	48	59.8	94	9.8		77	71	66	58	50	9			23	12	12	6.6	M6	M6×20
	40		55	69.8	104	11.8	18	87	81	76	67	55				26	13	14	9	M8	M8×25
	50		65	84.8	119	11.8	22	102	94	91	82	60				32	16	18	11	M10	M10×35

暂未上传文档资料

开口法兰型导向轴支座 标准型 安装孔通孔 机加型 开口式夹紧固定型
