选择代码

代码参数

材质

表面处理

选型参数

内径D(mm) *

法兰型导向轴支座加厚型带定位孔型安装孔通孔圆法兰型对边法兰型机加型螺钉固定型

图片仅供参考

法兰型导向轴支座加厚型带定位孔型安装孔通孔圆法兰型对边法兰型机加型螺钉固定型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

产品详情
文档下载

代码	类型			材质		表面处理
代码	类型			国标	相当	表面处理
GBG01	带定位孔型	安装孔通孔	圆法兰型	45	S45C	发黑
GBG02				45	S45C	喷细砂无电解镀镍
GBG06				0Cr18 Ni9	SUS304	—
GBG11			对边法兰型	45	S45C	发黑
GBG12				45	S45C	喷细砂无电解镀镍
GBG16				0Cr18 Ni9	SUS304	—

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

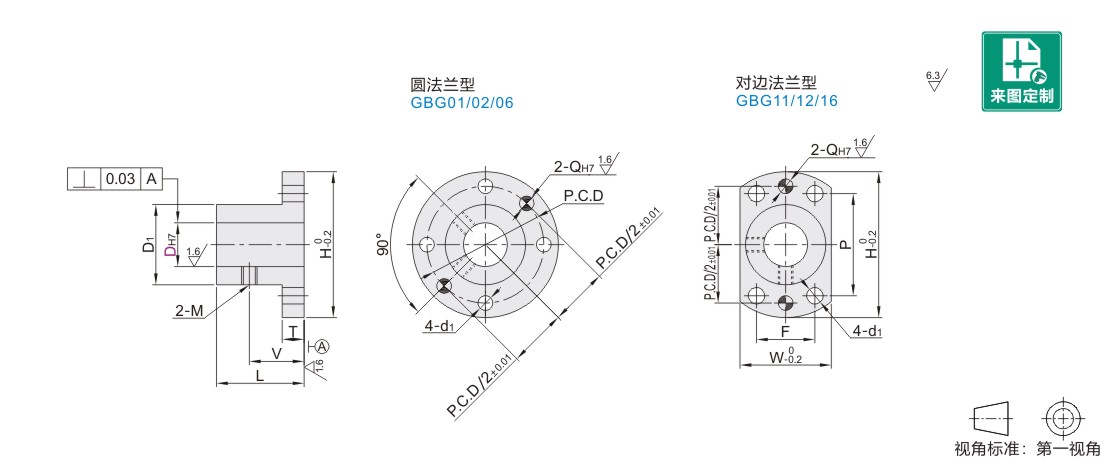

选型参数

选型表

型号			L	D1	H	T	V	M	P.C.D	W	P	F	QH7		d1
代码	DH7		L	D1	H	T	V	M	P.C.D	W	P	F	QH7		d1
圆法兰型对边法兰型 GBG01 GBG11 GBG02 GBG12 GBG06 GBG16	12	+0.018 0	24	21.8	40	6	15	M4	32	25	28	16	4	+0.012 0	4.5
	16	+0.018 0	32	27.8	50	6	19	M4	40	32	33	22	5		5.5
	20	+0.021 0	32	34.8	63	8	20	M5	50	40	42	25	5		6.6
	25		38	39.8	68	8	23	M5	55	45	45	30	6
	30		38	44.8	73	10	24	M6	60	50	48	35	6
