法兰型导向轴支座加厚加长型安装孔通孔圆法兰型方法兰型对边法兰型机加型螺钉固定型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

选型参数

选型表

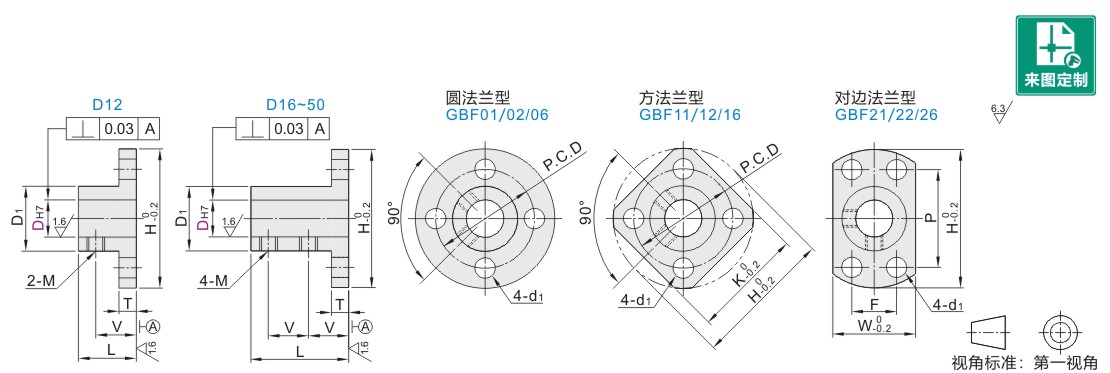

型号			L	D1	H	T	V	M	P.C.D	K	W	P	F	d1
代码	DH7		L	D1	H	T	V	M	P.C.D	K	W	P	F	d1
圆法兰型方法兰型对边法兰型 GBF01 GBF11 GBF21 GBF02 GBF12 GBF22 GBF06 GBF16 GBF26	12	+0.018 0	30	21.8	40	6	16	M4	32	32	25	28	16	4.5
	16	+0.018 0	48	27.8	50	6	18	M4	40	39	32	33	22	5.5
	20	+0.021 0	48	34.8	63	8	18	M5	50	48	40	42	25	6.6
	25		57	39.8	68	8	20	M5	55	53	45	45	30
	30		57	44.8	73	10	20	M6	60	58	50	48	35
	35	+0.025 0	75	54.8	89	10	26	M6	72	70	61	58	42	9
	40			69.8	104	12		M8	87	80	76	68	54
	50			79.8	114	12		M8	97	90	86	73	64

暂未上传文档资料

法兰型导向轴支座 加厚加长型 安装孔通孔 圆法兰型 方法兰型 对边法兰型 机加型 螺钉固定型
