产品详情
文档下载

代码			材质		表面处理
圆法兰型	方法兰型	对边法兰型	国标	相当	表面处理
GBC01	GBC11	GBC21	45	S45C	发黑
GBC02	GBC12	GBC22	45	S45C	喷细砂无电解镀镍
GBC06	GBC16	GBC26	0Cr18Ni9	SUS304	—
GBC08	GBC18	GBC28	LF5-1	A5056	喷细砂本色阳极氧化
GBC09	GBC19	GBC29	LF5-1	A5056	黑色阳极氧化

如对防锈有要求，请优先选用不锈钢材质,铝合金材质或喷细砂无电解镀镍产品。

选型参数

选型表

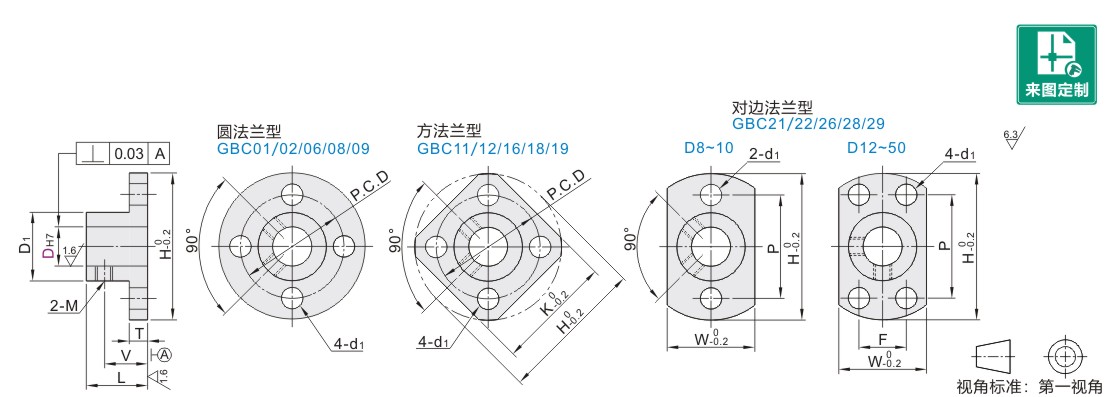

型号			L	D1	H	T	V	M	P.C.D	K	W	P	F	d1
代码	DH7		L	D1	H	T	V	M	P.C.D	K	W	P	F	d1
圆法兰型方法兰型对边法兰型 GBC01 GBC11 GBC21 GBC02 GBC12 GBC22 GBC06 GBC16 GBC26 GBC08 GBC18 GBC28 GBC09 GBC19 GBC29	8	+0.015 0	16	14.8	32	5	11	M3	25	25	15	25	—	3.5
	8M		16	14.8	32		11	M4	25	25	15	25		4.5
	10		20	19.8	38		13	M3	30	30	20	30
	12	+0.018 0	24	21.8	40	6	16	M4	32	32	25	28	16
	13		26	23.8	42		18		34	34	27	28	18
	15		30	25.8	48		19		38	38	29	32	18	5.5
	16		32	27.8	50		20		40	39	32	33	22	5.5
	20	+0.021 0	32	34.8	63	8	22	M5	50	48	40	42	25	6.6
	25		38	39.8	68	8	24	M5	55	53	45	45	30
	30		38	44.8	73	10	25	M6	60	58	50	48	35
	35	+0.025 0	50	54.8	89	10	32	M6	72	70	61	58	42	9
	40			69.8	104	12		M8	87	80	76	68	54
	50			79.8	114	12		M8	97	90	86	73	64
