选型参数

内径D(mm) *

法兰型导向轴支座键槽型安装孔通孔圆法兰型对边法兰型机加型螺钉固定型

图片仅供参考

法兰型导向轴支座键槽型安装孔通孔圆法兰型对边法兰型机加型螺钉固定型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

产品详情
文档下载

代码	类型			材质		表面处理
代码	类型			国标	相当	表面处理
GAU01	键槽型	安装孔通孔	圆法兰型	45	S45C	发黑
GAU02			圆法兰型			喷细砂无电解镀镍
GAU11			对边法兰型			发黑
GAU12			对边法兰型			喷细砂无电解镀镍

如对防锈有要求，请优先选用喷细砂无电解镀镍产品。

选型参数

选型表

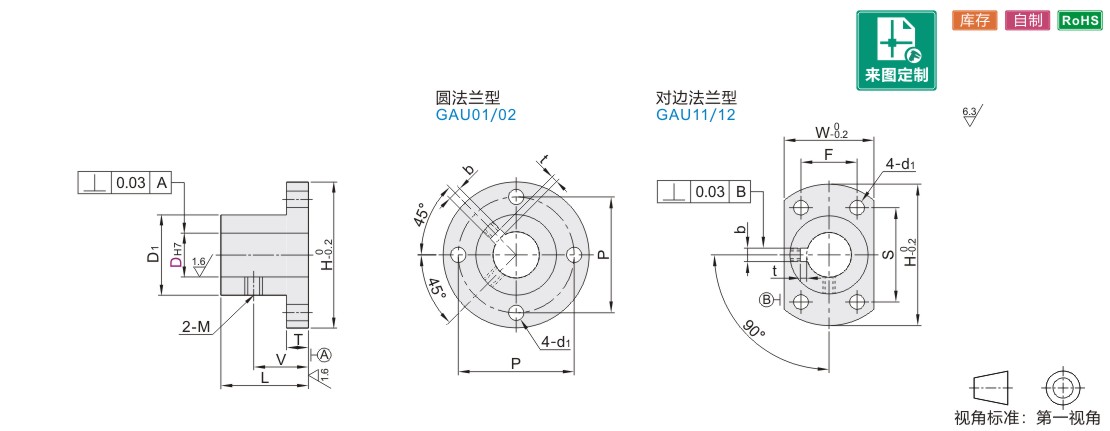

型号			L	D1	H	T	V	M	P	W	S	F	d1	b		t
代码	DH7		L	D1	H	T	V	M	P	W	S	F	d1	b		t
圆法兰型对边法兰型 GAU01 GAU11 GAU02 GAU12	12	+0.018 0	24	21.8	40	7	16	M4	32	25	28	16	4.5	4	±0.015	1.8	+0.1 0
	16	+0.018 0	32	27.8	50	7	20	M4	40	32	33	22	5.5	5		2.3	+0.1 0
	20	+0.021 0	32	34.8	63	9	21	M5	50	40	42	25	6.6	6		2.8	+0.2 0
	25		38	39.8	68	9	24	M5	55	45	45	30		8	±0.018	3.3
	30		38	44.8	73	12	25	M6	60	50	48	35		8	±0.018	3.3

暂未上传文档资料
