产品详情
文档下载

代码	类型			材质		表面处理
代码	类型			国标	相当	表面处理
GAR01	端面固定型	安装孔通孔	圆法兰型	45	S45C	发黑
GAR02				45	S45C	喷细砂无电解镀镍
GAR06				0Cr18Ni9	SUS304	—
GAR11			方法兰型	45	S45C	发黑
GAR12				45	S45C	喷细砂无电解镀镍
GAR16				0Cr18Ni9	SUS304	—
GAR21			对边法兰型	45	S45C	发黑
GAR22				45	S45C	喷细砂无电解镀镍
GAR26				0Cr18Ni9	SUS304	—

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

选型参数

选型表

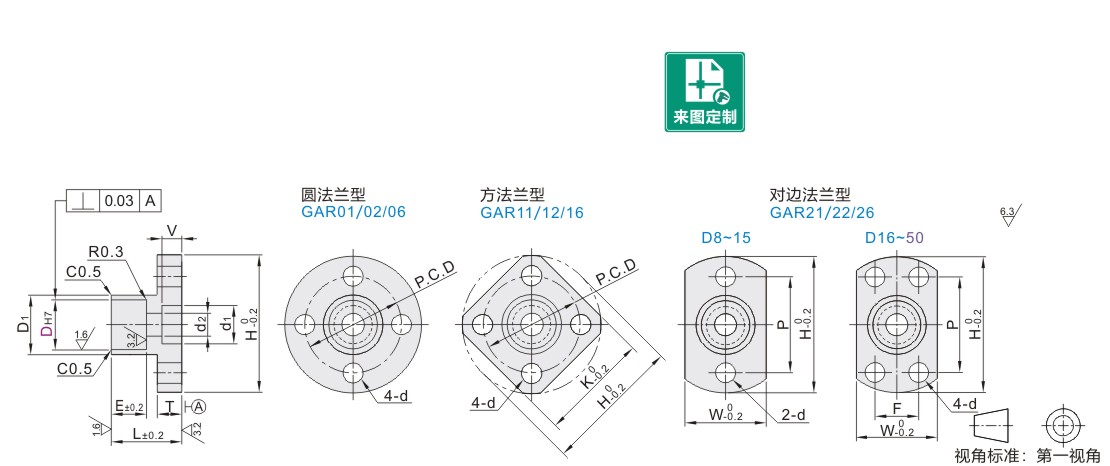

型号			L	D1	H	T	V	E	P.C.D	K	W	P	F	d	d1	d2	安装螺钉
代码	DH7		L	D1	H	T	V	E	P.C.D	K	W	P	F	d	d1	d2	安装螺钉
圆法兰型方法兰型对边法兰型 GAR01 GAR11 GAR21 GAR02 GAR12 GAR22 GAR06 GAR16 GAR26	8	+0.015 0	16	11.8	28	5	4.5	10	20	23	16	20	—	3.5	8	4.5	M4
	10	+0.015 0	20	13.8	30	5	5.5	12	22	24	18	22		4.5	9.5	5.5	M5
	12	+0.018 0	24	15.8	36	6	6.5	15	26	29	20	28			11	6.6	M6
	15		30	19.8	40		9	15	30	33	24	30			14	9	M8
	16		32	21.8	42		9	16	32	34	26	28	16		14	9	M8
	20	+0.021 0	38	27.8	50	8	11	18	39	40	32	31	22	5.5	18	11	M10
	25		46	32.8	55	8	13	23	44	45	37	36	24	5.5	20	13	M12
	30		58	37.8	66	10	17	28	52	54	42	41	27	6.6	26	17	M16
	35	+0.025 0	64	42.8	78			34	64	64	47	56	33	6.6
	40		70	53.8	88			40	72	74	62	62	38	9
	50		86	63.8	100	12	21	50	85	80	72	71	46	9	32	21	M20
