法兰型导向轴支座带定位孔型安装孔通孔圆法兰型对边法兰型机加型螺钉固定型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

选型参数

选型表

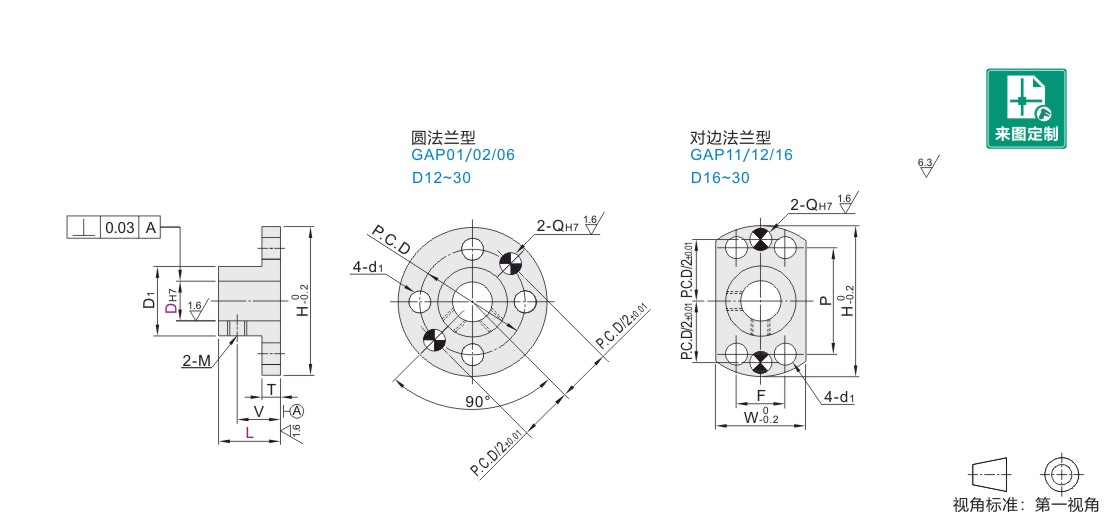

型号			L	D1	H	T	V	M	P.C.D	Q	W	P	F	d1
代码	DH7		L	D1	H	T	V	M	P.C.D	Q	W	P	F	d1
圆法兰型对边法兰型 GAP01 GAP11 GAP02 GAP12 GAP06 GAP16	12	+0.018 0	24	15.8	36	6	16	M4	26	4	—	28	—	4.5
	13		24	17.8	38		16		28			28
	15		30	19.8	40		19		30			30
	(16)		32	21.8	42		20		32	5	26	28	16	5.5
	(18)			27.8	50	8	21	M5	39	5	32	31	22	5.5
	(20)	+0.021 0		27.8	50		21		39	6	32	31	22	6.6
	(25)		38	32.8	55		24		44		37	36	24
	(30)		38	37.8	66	10	25	M6	52		42	41	27

GAP11/12/16对边法兰型仅适用带( )规格。
