法兰型导向轴支座加长型安装孔通孔圆法兰型方法兰型对边法兰型机加型螺钉固定型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

选型参数

选型表

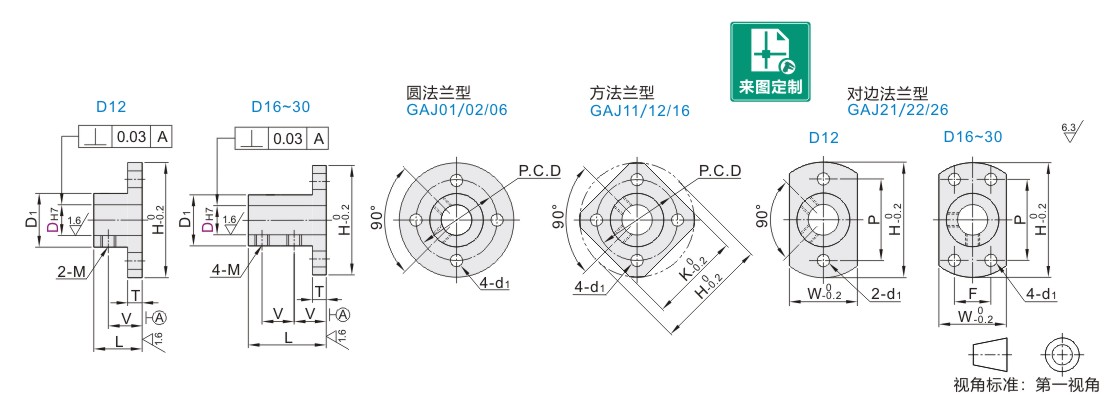

型号			L	D1	H	T	V	P.C.D	K	W	P	F	d1	M
代码	DH7		L	D1	H	T	V	P.C.D	K	W	P	F	d1	M
圆法兰型方法兰型对边法兰型 GAJ01 GAJ11 GAJ21 GAJ02 GAJ12 GAJ22 GAJ06 GAJ16 GAJ26	12	+0.018 0	30	15.8	36	6	16	26	28	20	26	—	4.5	M4
	16	+0.018 0	48	21.8	42	6	17	32	33	26	28	16	4.5	M4
	20	+0.021 0	48	27.8	50	8	17	39	39	32	31	22	5.5	M5
	25		57	32.8	55	8	20	44	44	37	36	24	5.5	M5
	30		57	37.8	66	10	20	52	52	42	41	27	6.6	M6
