选择代码

代码参数

材质

表面处理

选型参数

内径D(mm) *

法兰型导向轴支座引导型安装孔通孔圆法兰型方法兰型对边法兰型机加型螺钉固定型

图片仅供参考

法兰型导向轴支座引导型安装孔通孔圆法兰型方法兰型对边法兰型机加型螺钉固定型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

产品详情
文档下载

代码	类型			材质		表面处理
代码	类型			国标	相当	表面处理
GAE01	引导型	安装孔通孔	圆法兰型	45	S45C	发黑
GAE02				45	S45C	喷细砂无电解镀镍
GAE06				0Cr18Ni9	SUS304	—
GAE11			方法兰型	45	S45C	发黑
GAE12				45	S45C	喷细砂无电解镀镍
GAE16				0Cr18Ni9	SUS304	—
GAE21			对边法兰型	45	S45C	发黑
GAE22				45	S45C	喷细砂无电解镀镍
GAE26				0Cr18Ni9	SUS304	—

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

选型参数

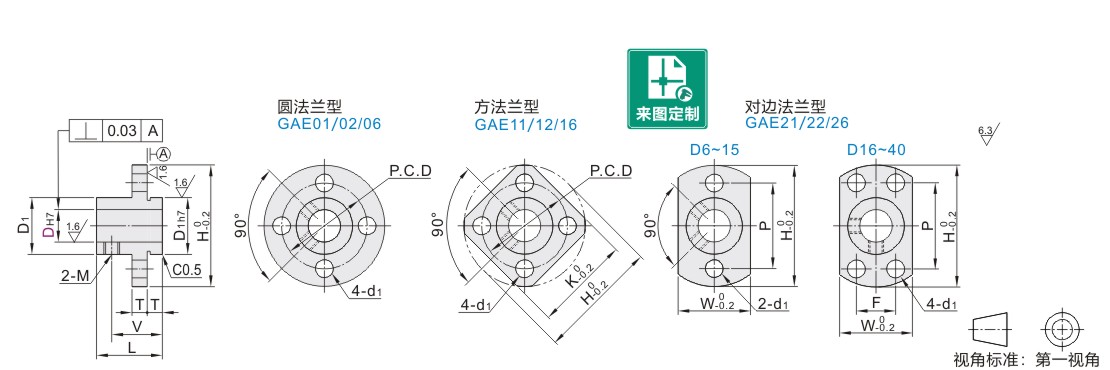

选型表

型号			L	D1	H	T	V	M	P.C.D	K	W	P	F	d1
代码	DH7		L	D1	H	T	V	M	P.C.D	K	W	P	F	d1
圆法兰型方法兰型对边法兰型 GAE01 GAE11 GAE21 GAE02 GAE12 GAE21 GAE06 GAE13 GAE26	6	+0.012 0	15	12	28	3.5	12	M3	20	22	12	20	__	3.5
	8	+0.015 0	18			5	15	M3			16			3.5
	8M		18				15	M4			16			4.5
	10		20	14	30		16	M3	22	23	18	22		3.5
	10M		20	14	30		16	M4	22	23	18	22		4.5
	12	+0.018 0	24	16	36	6	19		26	28	20	26
	15		30	20	40		22		30	32	24	30
	16		32	22	42		23		32	33	26	28	16
	20	+0.021 0	32	28	50	8	25	M5	39	39	32	31	22	5.5
	25		38	33	55	8	29	M5	44	44	37	36	24	5.5
	30		38	38	66	10	30	M6	52	52	42	41	27	6.6
	40	+0.025 0	50	60	90	10	35	M6	75	75	65	65	38	9
