法兰型导向轴支座标准型安装孔通孔圆法兰型方法兰型对边法兰型机加型螺钉固定型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

如对防锈有要求，请优先选用不锈钢材质、铝合金材质或喷细砂无电解镀镍产品。

选型参数

选型表

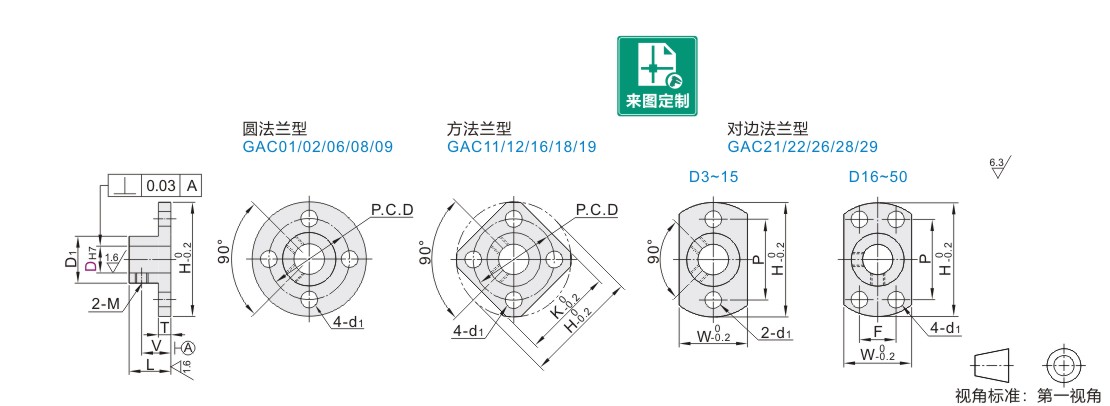

型号			L	D1	H	T	V	P.C.D	K	W	P	F	d1	M
代码	DH7		L	D1	H	T	V	P.C.D	K	W	P	F	d1	M
圆法兰型 GAC01 GAC02 GAC06 GAC08 GAC09 方法兰型 GAC11 GAC12 GAC16 GAC18 GAC19 对边法兰型 GAC21 GAC22 GAC26 GAC28 GAC29	3	+0.010 0	10	7.8	22	3	8	15	16	8	15	__	3.5	M3
	4	+0.012 0	10	8.8	24	3		17	19	9	17
	5		12	9.8	25	3.5		18	20	10	18
	6		15	11.8	28	3.5		20	22	12	20
	8	+0.015 0	16			5	11			16
	8M		16				11			16			4.5	M4
	10		20	13.8	30		13	22	23	18	22		3.5	M3
	10M		20	13.8	30		13	22	23	18	22		4.5	M4
	12	+0.018 0	24	15.8	36	6	16	26	28	20	26
	13		24	17.8	38		16	28	30	22	28
	15		30	19.8	40		19	30	32	24	30
	16		32	21.8	42		20	32	33	26	28	16
	18			27.8	50	8	21	39	39	32	31	22	5.5	M5
	20	+0.021 0		27.8	50		21	39	39	32	31	22
	25		38	32.8	55		24	44	44	37	36	24
	30		38	37.8	66	10	25	52	52	42	41	27	6.6	M6
	35	+0.025 0	50	44.8	80		32	65	65	55	56	33	9.0
	40			59.8	90			75	75	65	65	38
	50			69.8	100			85	90	75	74	43
