开口法兰型导向轴支座引导型安装孔通孔圆法兰型对边法兰型机加型螺钉固定型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

开口型：安装孔D的公差H7为开口加工前的公差，开口加工后由于有内部应力释放，
公差有可能增至H8左右，不影响客户使用。
开口型导向轴支座由开槽大小决定是否过切（过切指锯片切到开槽处对边），图档仅供参考。
如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

选型参数

选型表

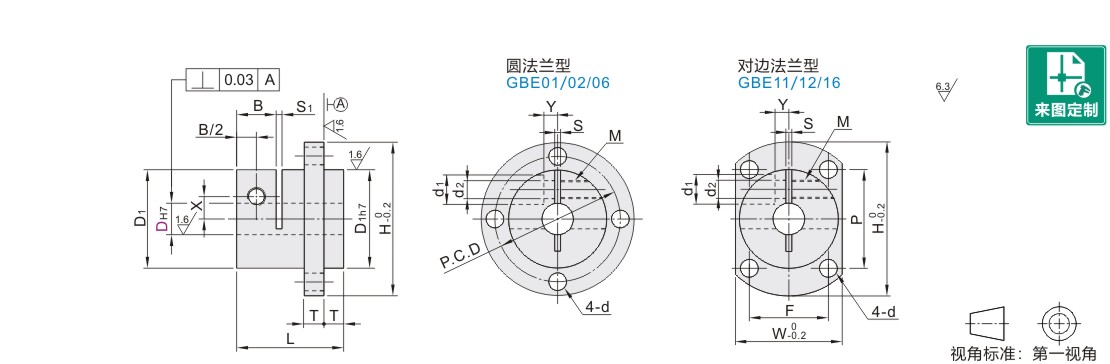

型号			L	D1	H	T	B	P.C.D	W	P	F	d	S	S1	X	Y	d1	d2	M	附件螺钉
代码	DH7		L	D1	H	T	B	P.C.D	W	P	F	d	S	S1	X	Y	d1	d2	M	附件螺钉
圆法兰型对边法兰型 GBE01 GBE11 GBE02 GBE12 GBE06 GBE16	8	+0.015 0	23	25	39	5	10.2	32	27	25	20	3.5	1.2~1.8	1.2~1.8	7.5	3.5	7.5	4.6	M4	M4×10
	8M		23	25	39			32	27	25	20	4.5			7.5	3.5	7.5	4.6	M4	M4×10
	10		25	30	49			40	32	33	23				10	3	9	5.6	M5	M5×10
	12	+0.018 0	28	32	52	6		42	34	35	25				11	4				M5×12
	15		33	35	56		12.2	46	37	37	27	5.5			12	5
	16		36	35	56			46	37	37	27	5.5			12	5
	20	+0.021 0	40	40	64	8		52	42	43	30	6.6		1.2~2.3	14	6				M5×16
	25		46	45	69	8	15.2	57	47	46	34				17	6				M5×16
	30		50	55	79	10	15.2	67	57	50	45				20	10	12	6.6	M6	M6×20
	40	+0.025 0	67	70	104	10	18.2	87	76	67	55	9			26	13	14	9	M8	M8×25
