代码	类型		材质	表面处理	附件
GFC01	法兰型	标准型	铝合金	本色阳极氧化(哑光)	内六角圆柱头螺钉(1个)
GFC11	法兰型	长导向型	铝合金	本色阳极氧化(哑光)	内六角圆柱头螺钉(2个)

开口型，安装孔D的公差H7为开口加工前的公差，开口加工后由于有内部
应力释放，公差有可能增至H8左右，不影响客户使用。

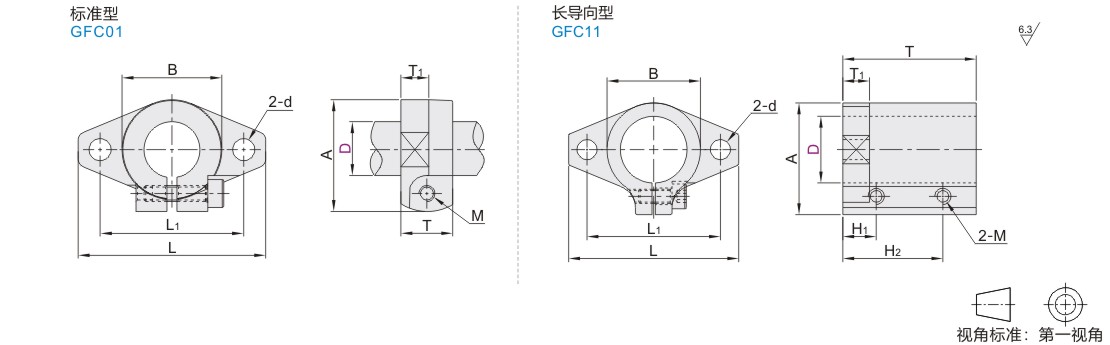

选型参数

标准型

型号		L	A	B	L1	T	T1	d	M
代码	D	L	A	B	L1	T	T1	d	M
GFC01	8	43	24	20	32	10	5	5.5	M4
	10	43	24	20	32	10	5
	12	47	28	25	36	13	7
	13	47	28	25	36	13	7
	15	50	31	28	40	16	8
	16	50	31	28	40	16
	20	60	37	34	48	20		7	M5
	25	70	42	40	56	25	10	7	M5
	30	80	50	46	64	30	12	9	M6
	35	92	58	50	72	35	14	12	M8
	40	102	67	56	80	40	16	12	M10
	50	122	83	70	96	50	19	14	M12
	60	140	95	82	112	60	23	14	M12

长导向型

型号		L	A	B	L1	T	T1	d	H1	H2	M
代码	D	L	A	B	L1	T	T1	d	H1	H2	M
GFC11	12	47	28	25	36	28	7	5.5	7	21	M4
	13	47	28	25	36	28	7	5.5	7	21
	15	50	31	28	40	32	8	5.5	8	24
	16	50	31	28	40	32		5.5	8	24
	20	60	37	34	48	40		7	10	30	M5
	25	70	42	40	56	50	10	7	12.5	37.5	M5
	30	80	50	46	64	60	12	9	15	45	M6
	35	92	58	50	72	70	14	12	17.5	52.5	M8
	40	102	67	56	80	80	16	12	20	60	M10
