经济型铸造型导向轴支座标准型/长导向型法兰型材质：S45C

图片仅供参考

经济型铸造型导向轴支座标准型/长导向型法兰型材质：S45C

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

产品详情
文档下载

代码	类型		材质		表面处理	附件
代码	类型		国标	相当	表面处理	附件
GFD01	法兰型	标准型	45	S45C	发黑	内六角圆柱头螺钉
GFD02		标准型			喷砂无电解镀镍	内六角圆柱头螺钉(不锈钢)
GFD21		长导向型			发黑	内六角圆柱头螺钉
GFD22		长导向型			喷砂无电解镀镍	内六角圆柱头螺钉(不锈钢)

开口型，安装孔D的公差H7为开口加工前的公差，开口加工后由于有内部应力释放，公差有可能增至H8左右，不影响客户使用。
如对防锈有要求，请优先选用喷砂无电解镀镍产品。

选型参数

选型表

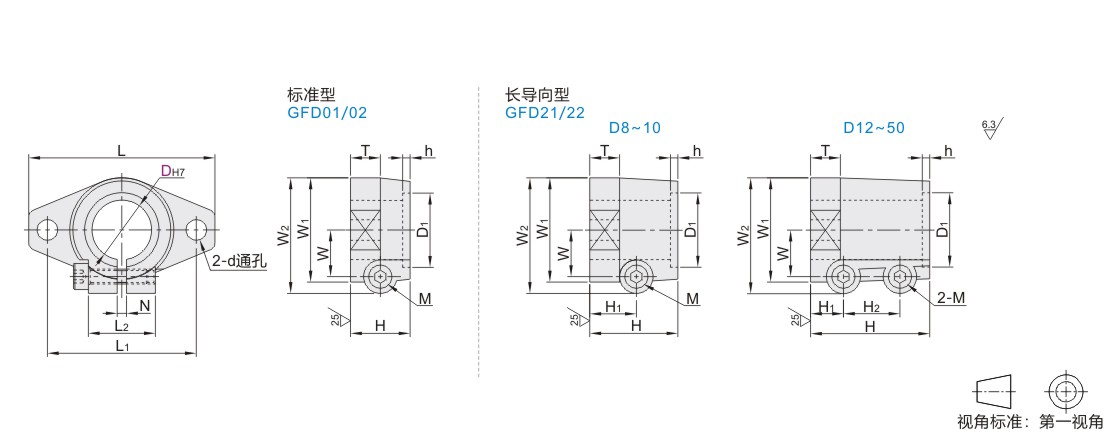

型号		L	L1	L2	N	T	GFD01/02				GFD21/22						W1	D1	h	d	重量(g)
代码	D	L	L1	L2	N	T	H	W	W2	M	H	H1	H2	W	W2	M	W1	D1	h	d	GFD01/02	GFD21/22
标准型 GFD01 GFD02 长导向型 GFD21 GFD22	8	43	32	18	2	5	10	9.5	24	M4	20	10	—	10.5	25.5	M5	20	10	15	5.5	29	51
	10	43	32		2	5	10	9.5	24		20	10	—	10.5	25.5	M5	20	12			29	47
	12	47	36		2.5	7	13	11	28		28	7	14	11	28	M4	25	14			52	91
	13	47	36			7	13	11	28		28	7	14	11	28		25	16			52	87
	15	50	40			8	16	12.5	31		32	8	16	12.5	31		28	20	2		64	114
	16	50	40				16	12.5	31		32	8	16	12.5	31		28	20			64	112
	20	60	48	22			20	15	37	M5	40	10	20	15	37	M5	34	24		7	110	191
	25	70	56			10	25	17	42	M5	50	12.5	25	17	42	M5	40	30		7	179	300
	30	80	64			12	30	21	50	M6	60	15	30	21	50	M6	46	35		9	278	450
	35	92	72			14	35	25.5	58	M8	70	17.5	35	25.5	58	M8	50	40	3	12	350	592
	40	102	80			16	40	30	67	M10	80	20	40	30	67	M10	56	45		12	500	831
	50	122	96			19	50	38	83	M12	90	22.5	45	38	83	M12	70	55		14	952	1446
