还有0项未选择重置

选择代码

代码参数

轴端形状

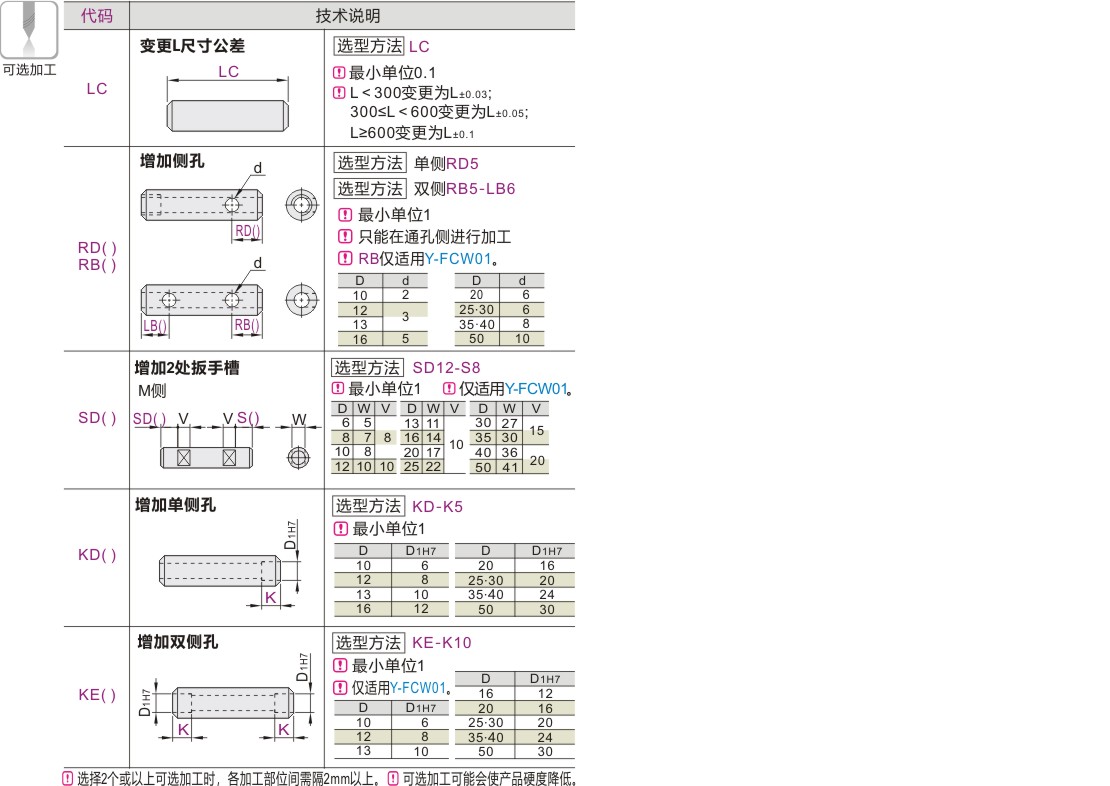

轴身加工

选型参数

轴径D(mm) *

长度L(mm) *

20~1500/1

内螺纹M(mm) *

MT *

扳手槽距离端面距离S(mm) *

0~9999/1

图片仅供参考

医疗管型导向轴直杆型一端内螺纹型一端内螺纹带扳手槽型 D公差g6

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

代码	类型	D公差	材质		硬度	表面处理
代码	类型	D公差	国标	相当	硬度	表面处理
Y-FCW01	标准型	g6	GCr15	SUJ2	高频淬火有效硬化层深度详情请在怡合达网站搜索查看淬火硬度 GCr15 HRC56~	镀硬铬，镀层硬度HV750~ 镀层厚度3µm~
Y-FCW11	一端内螺纹型
Y-FCW21	一端内螺纹带扳手槽型

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
管孔内部、内螺纹部、侧孔未经过镀铬处理，可能会生锈。扳手槽两侧15mm可能会超出圆度、外径公差的精度范围。
扳手槽、轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴产品简介。

选型参数

标准型

型号			L 最小单位1	d	C
代码	Dg6		L 最小单位1	d	C
Y-FCW01	6	-0.004 -0.012	20~600	2	0.5
	8	-0.005 -0.014	20~800	3
	10	-0.005 -0.014	20~800	4
	12	-0.006 -0.017	20~1000	6
	13		25~1000	7
	16		25~1200	8
	20	-0.007 -0.020	25~1200	14	1.0
	25		30~1200	15
	30		30~1500	17
	35	-0.009 -0.025	30~1500	19
	40		45~1500	20
	50		55~1500	26

一端内螺纹型

型号			L 最小单位1	M 选择	d	C
代码	Dg6		L 最小单位1	M 选择	d	C
Y-FCW11	6	-0.004 -0.012	20~600	3	2	0.5
	8	-0.005 -0.014	20~800	4 5	3
	10	-0.005 -0.014	20~800	5 6	4
	12	-0.006 -0.017	20~1000	8 T1(RC1/8)	6
	13		25~1000	10 T1(RC1/8)	7
	16		25~1200	12 T2(RC1/4)	8
	20	-0.007 -0.020	25~1200	16 T3(RC3/8)	14	1.0
	25		30~1200	20	15
	30		30~1500	20	17
	35	-0.009 -0.025	30~1500	24	19
	40		45~1500	24 30	20
	50		55~1500	30	26

一端内螺纹带扳手槽型

型号			L 最小单位1	M 选择	扳手槽尺寸			d	C
代码	Dg6		L 最小单位1	M 选择	S	W	V	d	C
Y-FCW21	6	-0.004 -0.012	20~600	3	根据使用要求指定 S尺寸最小单位1 扳手槽尺寸参阅导向轴产品简介	5	8	2	0.5
	8	-0.005 -0.014	20~800	4 5		7		3
	10	-0.005 -0.014	20~800	5 6		8		4
	12	-0.006 -0.017	20~1000	8 T1(RC1/8)		10	10	6
	13		25~1000	10 T1(RC1/8)		11		7
	16		25~1200	12 T2(RC1/4)		14		8
	20	-0.007 -0.020	25~1200	16 T3(RC3/8)		17		14	1.0
	25		30~1200	20		22		15
	30		30~1500	20		27	15	17
	35	-0.009 -0.025	30~1500	24		30	15	19
	40		45~1500	24 30		36	20	20
	50		55~1500	30		41	20	26

暂未上传文档资料

医疗 管型导向轴 直杆型 一端内螺纹型 一端内螺纹带扳手槽型 D公差g6
