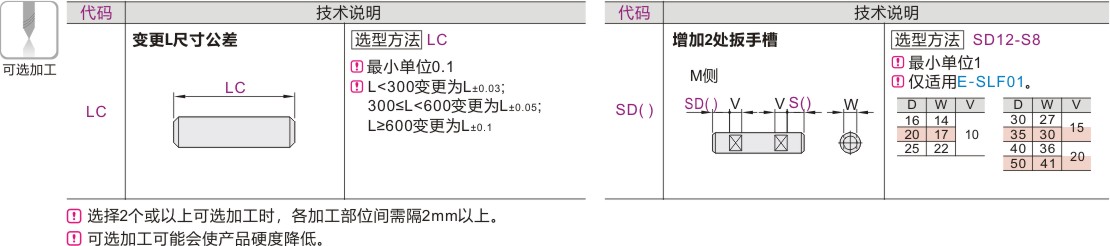

轴身加工

选型参数

轴径D(mm) *

长度L(mm) *

45~1500/1

内螺纹M(mm) *

内螺纹N(mm) *

MT *

扳手槽距离端面距离S(mm) *

0~9999/1

NT *

图片仅供参考

经济型管型导向轴两端内螺纹型带扳手槽型 D公差g6

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

代码	类型	D公差	材质		硬度	表面处理
代码	类型	D公差	国标	相当	硬度	表面处理
E-SLF01	两端内螺纹型	g6	45	S45C	高频淬火有效硬化层深度详情请在怡合达网站搜索查看淬火硬度HRC58~	镀硬铬，镀层硬度HV850~，镀层厚度3~5µm
E-SLF11	两端内螺纹带扳手槽型	g6	45	S45C	高频淬火有效硬化层深度详情请在怡合达网站搜索查看淬火硬度HRC58~	镀硬铬，镀层硬度HV850~，镀层厚度3~5µm

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
管孔内部、内螺纹部、侧孔未经过镀铬处理，可能会生锈。扳手槽两侧15mm可能会超出圆度、外径公差的精度范围。
扳手槽、轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。

选型参数

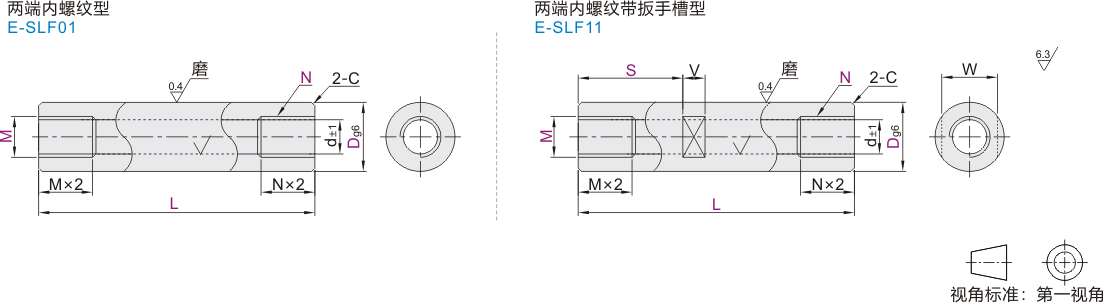

两端内螺纹型

型号			L 最小单位1	M·N 选择	d	C
代码	Dg6		L 最小单位1	M·N 选择	d	C
E-SLF01	16	-0.006 -0.017	45~1200	12 T2(RC1/4)	8	0.5
	20	-0.007 -0.020	60~1200	16 T3(RC3/8)	12	1.0
	25		75~1200	20	14
	30		75~1500	20	17
	35	-0.009 -0.025	90~1500	24	18
	40		90~1500	24 30	20
	50		115~1500	30	26

两端内螺纹带扳手槽型

型号			L 最小单位1	M·N 选择	扳手槽尺寸			d	C
代码	Dg6		L 最小单位1	M·N 选择	S	W	V	d	C
E-SLF11	16	-0.006 -0.017	45~1200	12 T2(RC1/4)	根据使用要求指定 S尺寸最小单位1 扳手槽尺寸参阅导向轴产品简介	14	10	8	0.5
	20	-0.007 -0.020	60~1200	16 T3(RC3/8)		17		12	1.0
	25		75~1200	20		22		14
	30		75~1500	20		27	15	17
	35	-0.009 -0.025	90~1500	24		30	15	18
	40		90~1500	24 30		36	20	20
	50		115~1500	30		41	20	26

暂未上传文档资料

经济型管型导向轴 两端内螺纹型 带扳手槽型 D公差g6
