经济型导向轴直杆型·带挡圈槽型

图片仅供参考

经济型导向轴直杆型·带挡圈槽型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

代码	类型	精度等级	材质		硬度	表面处理
代码	类型	精度等级	国标	相当	硬度	表面处理
E-SAE22	带挡圈槽型	普通级	45	S45C	高频淬火有效硬化层深度见P16 淬火硬度HRC55~	镀硬铬, 镀层硬度HV750~，镀层厚度3μm~

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。

选型参数

选型表

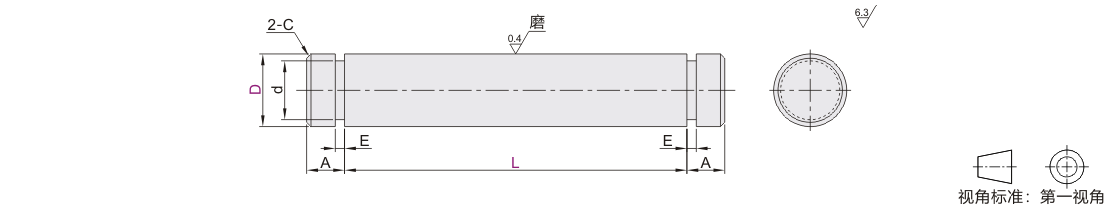

型号			L 最小单位1	A	E		d		C
代码	D		L 最小单位1	A	E		d		C
E-SAE22	6	-0.005 -0.020	15~600	2	0.7	+0.1 0	5	+0.075 0	0.5以下
	8		15~800	3	0.9	+0.1 0	7	+0.09 0
	10		15~800	3	1.15	+0.14 0	9.6	0 -0.09
	12		15~1000	3.5			11.5	0 -0.11
	13		20~1000				12.4
	15	-0.005 -0.025	20~1200				14.3
	16		25~1200				15.2
	20		25~1200		1.35		19	0 -0.21	1.0以下
	25		30~1200	4.5	1.35		23.9
	30		30~1200	4.5	1.65		28.6
