医疗 导向轴 一端外螺纹一端内螺纹型 D公差g6

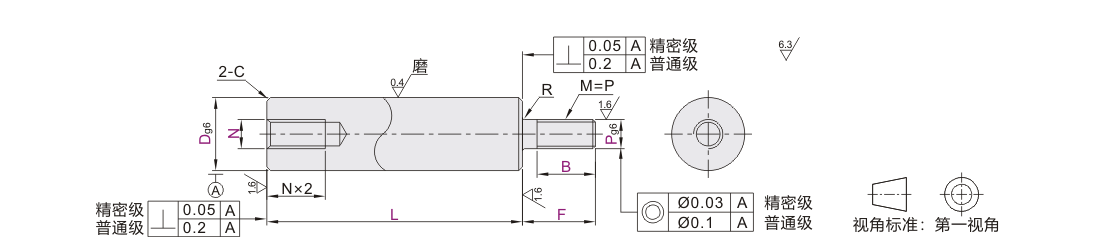

产品属性： 类型 无台阶 轴公差 g6 轴端形状 一端外螺纹一端内螺纹型 轴身加工 轴身不加工 种类筛选 实心导向轴
产品型号： 请点击左侧选项进行选型
代码
D公差
材质
硬度
表面处理
普通级精密级国标相当
Y-FCL02Y-FCL32g6GCr15SUJ2高频淬火
有效硬化层深度见P131
淬火硬度
GCr15 HRC56~
9Cr18Mo或同等硬度耐蚀钢HRC52~		镀硬铬，镀层硬度HV750~，镀层厚度3µm~
Y-FCL06Y-FCL369Cr18Mo或同等硬
度耐蚀钢		SUS440C或同等硬
度耐蚀钢		—
Y-FCL07Y-FCL37镀硬铬，镀层硬度HV750~，镀层厚度3µm~

注意：B=0时，无外螺纹。

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴产品简介。
精密级导向轴的螺纹根部带有研磨退刀槽(最宽1.5mm，最深0.1mm)

选型参数

普通级

型号
最小单位1
P
选择
N
选择
R
C
代码Dg6LFB
Y-FCL02
Y-FCL06
Y-FCL07		4 -0.004
-0.012		20~300F=2~ P×5 根据使用
要求指定
B尺寸
B=0时，
无外螺纹		 3 4 2 0.20.2
5 20~400 3 4 5 2.6 3
6 20~600 3 4 5 6 3 0.30.5
8 -0.005
-0.014		20~800 3 4 5 6 8 3 4 5
10 4 5 6 8 10 3 4 5 6
12 -0.006
-0.017		20~ 1000 5 6 8 10 12 4 5 6 8
13 5 6 8 10 12 4 5 6 8
15 5 6 8 10 12 4 5 6 8 10
16 20~ 1200
 5 6 8 10 12 16 4 5 6 8 10
18 5 6 8 10 12 16 4 5 6 8 10 12
20 -0.007
-0.020		 6 8 10 12 16 20 4 5 6 8 10 121.0
25 8 10 12 16 20 24 4 5 6 8 10 12 16
30 20~ 1500 8 10 12 16 20 24 30 6 8 10 12 16 20
35 -0.009
-0.025		 10 12 16 20 24 30 8 10 12 16 20 240.5
40 12 16 20 24 30 10 12 16 20 24 30
50 16 20 24 30 12 16 20 24 30

精密级

型号
最小单位1
P
选择
N
选择
R
C
代码Dg6LFB
Y-FCL32
Y-FCL36
Y-FCL37		5 -0.004
-0.012		20~300F=2~ P×5 根据使用
要求指定
B尺寸
B=0时，
无外螺纹		 3 2.6 30.20.2
6 3 4 3 0.3
8 -0.005
-0.014		 3 4 5 6 3 4 5
10 20~350 4 5 6 8 3 4 5 6
12 -0.006
-0.017		 5 6 8 10 4 5 6 8
13 5 6 8 10 4 5 6 8
15 5 6 8 10 12 4 5 6 8 10
16 5 6 8 10 12 4 5 6 8 10
18 5 6 8 10 12 16 4 5 6 8 10 12
20 -0.007
-0.020		20~450 6 8 10 12 16 4 5 6 8 10 12
25 8 10 12 16 20 4 5 6 8 10 12 16
30 8 10 12 16 20 24 4 5 6 8 10 12 16 20
