还有0项未选择重置

选择代码

代码参数

材质

精度等级

表面处理

选型参数

轴径D(mm) *

长度L(mm) *

20~1500/1

台阶长度E(mm) *

4~150/1

台阶长度F(mm) *

4~150/1

螺纹长度A(mm) *

2~150/1

螺纹长度B(mm) *

2~150/1

台阶直径P(mm) *

台阶直径Q(mm) *

扳手槽距离端面距离S(mm) *

0~1500/1

图片仅供参考

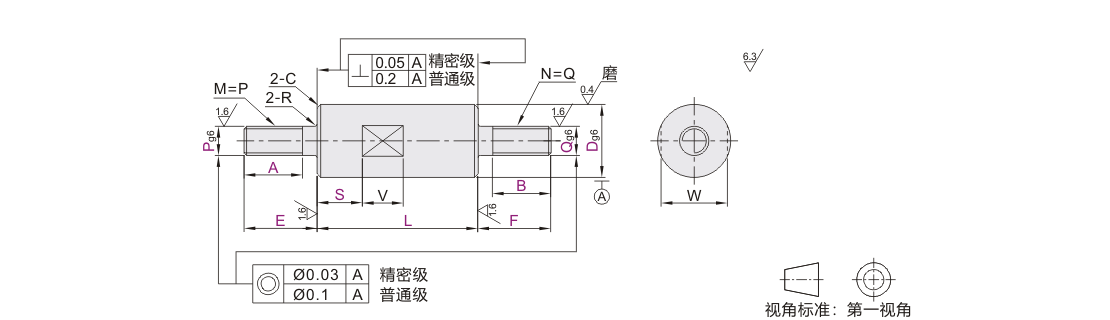

医疗导向轴两端外螺纹型·带扳手槽型 D公差g6

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

代码		D公差	材质		硬度	表面处理
普通级	精密级	D公差	国标	相当	硬度	表面处理
Y-FCK02	Y-FCK32	g6	GCr15	SUJ2	高频淬火有效硬化层深度见P131 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
Y-FCK06	Y-FCK36		9Cr18Mo或同等硬度耐蚀钢	SUS440C或同等硬度耐蚀钢		—
Y-FCK07	Y-FCK37		9Cr18Mo或同等硬度耐蚀钢	SUS440C或同等硬度耐蚀钢		镀硬铬，镀层硬度HV750~，镀层厚度3µm~

注意：A·B=0时，无外螺纹。

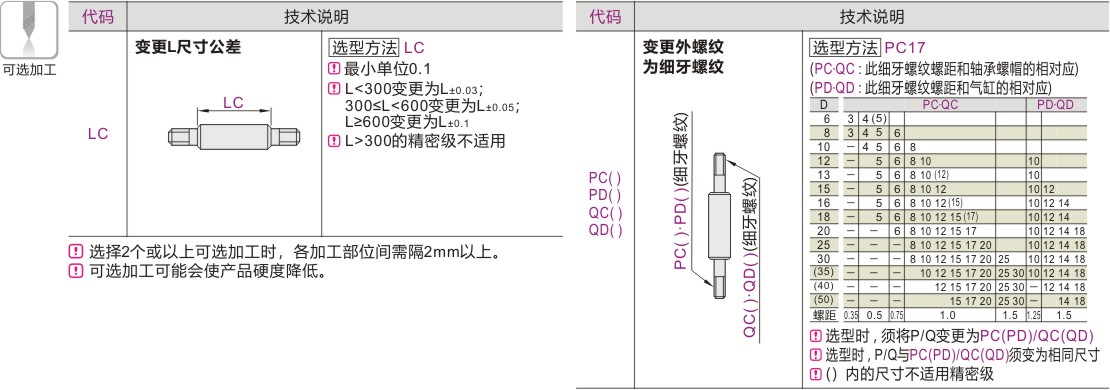

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
扳手槽、轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴产品简介。
精密级导向轴的螺纹根部带有研磨退刀槽(最宽1.5mm，最深0.1mm)

选型参数

普通级

型号			最小单位1			P·Q 选择	扳手槽尺寸			R	C
代码	Dg6		L	E·F	A·B	P·Q 选择	S	W	V	R	C
Y-FCK02 Y-FCK06 Y-FCK07	6	-0.004 -0.012	20~600	E=2~ P×5 F=2~Q×5	根据使用要求指定 A·B尺寸 A·B=0时，无外螺纹	3 4 5	根据使用要求指定 S尺寸最小单位1 扳手槽尺寸参阅导向轴产品简介	5	8	0.3	0.5
	8	-0.005 -0.014	20~800			3 4 5 6		7
	10	-0.005 -0.014	20~800			4 5 6 8		8
	12	-0.006 -0.017	20~ 1000			5 6 8 10		10	10
	13					5 6 8 10 12		11
	15					5 6 8 10 12		13
	16		20~ 1200			5 6 8 10 12		14
	18					5 6 8 10 12 16		16
	20	-0.007 -0.020				6 8 10 12 16		17			1.0
	25					8 10 12 16 20 24		22
	30		20~ 1500			8 10 12 16 20 24		27	15
	35	-0.009 -0.025				10 12 16 20 24 30		30	15	0.5
	40					12 16 20 24 30		36	20
	50					16 20 24 30		41	20

精密级

型号			最小单位1			P·Q 选择	扳手槽尺寸			R	C
代码	Dg6		L	E·F	A·B	P·Q 选择	S	W	V	R	C
Y-FCK32 Y-FCK36 Y-FCK37	6	-0.004 -0.012	20~300	E=2~P×5 F=2~Q×5	根据使用要求指定 A·B尺寸 A·B=0时，无外螺纹	3 4	根据使用要求指定 S尺寸最小单位1 扳手槽尺寸参阅导向轴产品简介	5	8	0.3	0.2
	8	-0.005 -0.014	20~300			3 4 5 6		7
	10	-0.005 -0.014	20~350			4 5 6 8		8
	12	-0.006 -0.017				5 6 8 10		10	10
	13					5 6 8 10		11
	15					5 6 8 10 12		13
	16					5 6 8 10 12		14
	18					5 6 8 10 12 16		16
	20	-0.007 -0.020	20~450			6 8 10 12 16		17
	25					8 10 12 16 20		22
	30					8 10 12 16 20 24		27	15

暂未上传文档资料

医疗 导向轴 两端外螺纹型·带扳手槽型 D公差g6
