医疗导向轴一端外螺纹型·带扳手槽 D公差g6

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

代码		D公差	材质		硬度	表面处理
普通级	精密级	D公差	国标	相当	硬度	表面处理
Y-FCH02	Y-FCH32	g6	GCr15	SUJ2	高频淬火有效硬化层深度见P131 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
Y-FCH06	Y-FCH36		9Cr18Mo或同等硬度耐蚀钢	SUS440C或同等硬度耐蚀钢		一
Y-FCH07	Y-FCH37		9Cr18Mo或同等硬度耐蚀钢	SUS440C或同等硬度耐蚀钢		镀硬铬，镀层硬度HV750~，镀层厚度3µm~

注意：B=0时，无外螺纹。

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
扳手槽、轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴产品简介。
精密级导向轴的螺纹根部带有研磨退刀槽(最宽1.5mm，最深0.1mm)

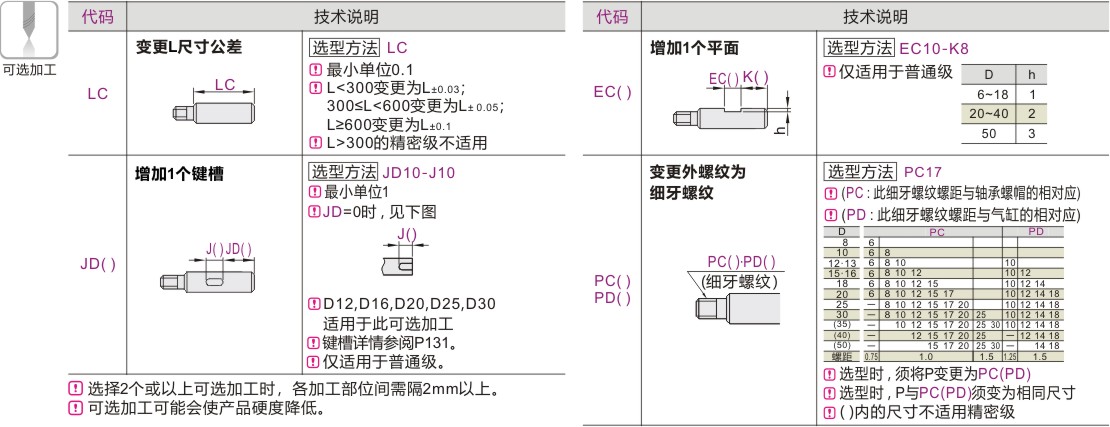

选型参数

普通级

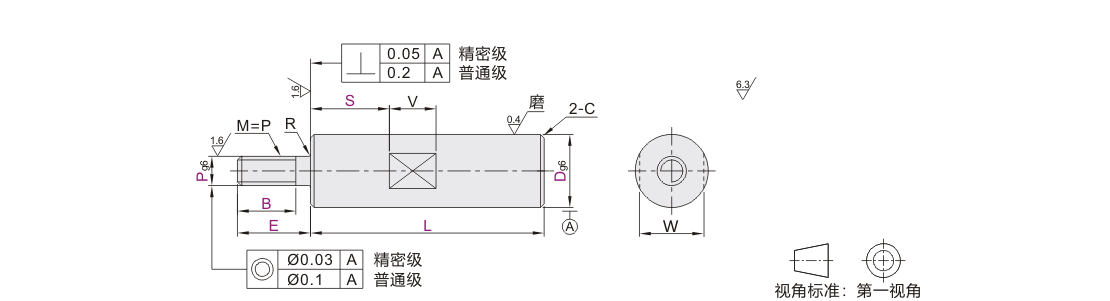

型号			最小单位1			P 选择	扳手槽尺寸			R	C
代码	Dg6		L	E	B	P 选择	S	W	V	R	C
Y-FCH02 Y-FCH06 Y-FCH07	6	-0.004 -0.012	20~600	E=2~P×5	根据使用要求指定 B尺寸 B=0时，无外螺纹	3 4 5	根据使用要求指定 S尺寸最小单位1 扳手槽尺寸参阅导向轴产品简介	5	8	0.3	0.5
	8	-0.005 -0.014	20~800			3 4 5 6		7
	10	-0.005 -0.014	20~800			4 5 6 8		8
	12	-0.006 -0.017	20~1000			5 6 8 10		10	10
	13					5 6 8 10 12		11
	15					5 6 8 10 12		13
	16		20~1200			5 6 8 10 12		14
	18					5 6 8 10 12 16		16
	20	-0.007 -0.020				6 8 10 12 16		17			1.0
	25					8 10 12 16 20 24		22
	30		20~1500			8 10 12 16 20 24		27	15
	35	-0.009 -0.025				10 12 16 20 24 30		30	15	0.5
	40					12 16 20 24 30		36	20
	50					16 20 24 30		41	20

精密级

型号			最小单位1			P 选择	扳手槽尺寸			R	C
代码	Dg6		L	E	B	P 选择	S	W	V	R	C
Y-FCH32 Y-FCH36 Y-FCH37	6	-0.004 -0.012	20~300	E=2~P×5	根据使用要求指定 B尺寸 B=0时，无外螺纹	3 4	根据使用要求指定 S尺寸最小单位1 扳手槽尺寸参阅导向轴产品简介	5	8	0.3	0.2
	8	-0.005 -0.014	20~300			3 4 5 6		7
	10	-0.005 -0.014	20~350			4 5 6 8		8
	12	-0.006 -0.017				5 6 8 10		10	10
	13					5 6 8 10		11
	15					5 6 8 10 12		13
	16					5 6 8 10 12		14
	18					5 6 8 10 12 16		16
	20	-0.007 -0.020	25~450			6 8 10 12 16		17
	25					8 10 12 16 20		22
	30					8 10 12 16 20 24		27	15
