医疗导向轴两端台阶内螺纹型·带扳手槽型 D公差f8

图片仅供参考

医疗导向轴两端台阶内螺纹型·带扳手槽型 D公差f8

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

代码	类型		精度等级	D公差	材质		硬度	表面处理
代码	类型		精度等级	D公差	国标	相当	硬度	表面处理
Y-FCV11	两端台阶内螺纹型	带扳手槽型	普通级	f8	45	S45C	—	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
Y-FCV14	两端台阶内螺纹型	带扳手槽型	普通级	f8	0Cr18Ni9	SUS304	—	镀硬铬，镀层硬度HV750~，镀层厚度3µm~

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。

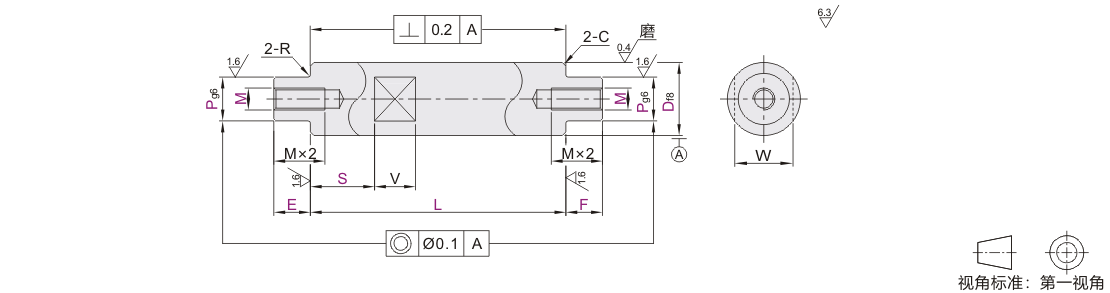

选型参数

选型表

型号			最小单位1			M 选择	扳手槽尺寸			R	C
代码	Df8		L	E·F	P	M 选择	S	W	V	R	C
(D公差f8) Y-FCV11 Y-FCV14	8	-0.013 -0.035	20~800	E=2~P×4 F=2~P×4	6	3	根据使用要求指定 S尺寸最小单位1 扳手槽尺寸参阅导向轴产品简介	7	8	0.3	0.5
	10	-0.013 -0.035	20~800		6~8	3 4 5		8	8
	12	-0.016 -0.043	20~1000		6~10	3 4 5 6		10	10
	13				6~11	3 4 5 6 8		11
	15				6~13	3 4 5 6 8 10		13
	16		20~1200		6~14	3 4 5 6 8 10		14
	18				8~16	4 5 6 8 10 12		16
	20	-0.020 -0.053			8~17	4 5 6 8 10 12		17			1.0
	25				8~22	4 5 6 8 10 12 16		22
	30		20~1500		9~27	5 6 8 10 12 16 20 24		27	15
	35	-0.025 -0.064			9~32	5 6 8 10 12 16 20 24		30	15	0.5
	40				11~37	6 8 10 12 16 20 24 30		36	20
	50				11~47	6 8 10 12 16 20 24 30		41	20

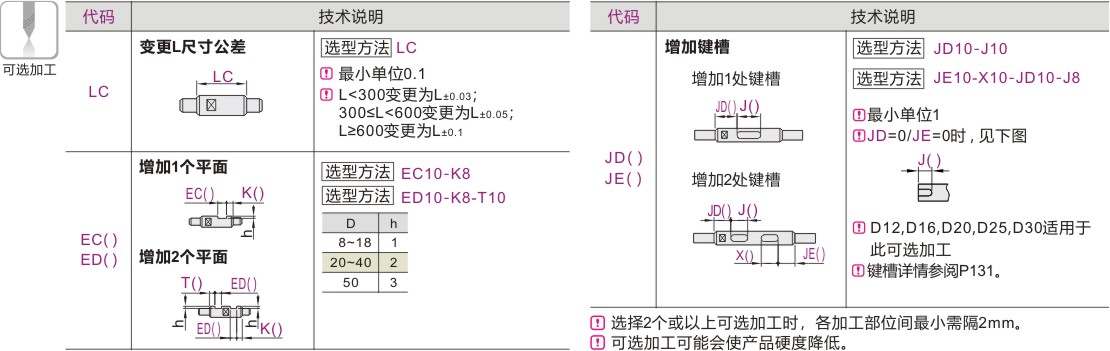

产品名称
