医疗导向轴一端外螺纹一端内螺纹型·带扳手槽型 D公差f8

图片仅供参考

医疗导向轴一端外螺纹一端内螺纹型·带扳手槽型 D公差f8

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

代码	类型	精度等级	D公差	材质		硬度	表面处理
代码	类型	精度等级	D公差	国标	相当	硬度	表面处理
Y-FCM11	带扳手槽型	普通级	f8	45	S45C	—	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
Y-FCM14	带扳手槽型	普通级	f8	0Cr18Ni9	SUS304	—	镀硬铬，镀层硬度HV750~，镀层厚度3µm~

注意：B=0时，无外螺纹。

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。

选型参数

选型表

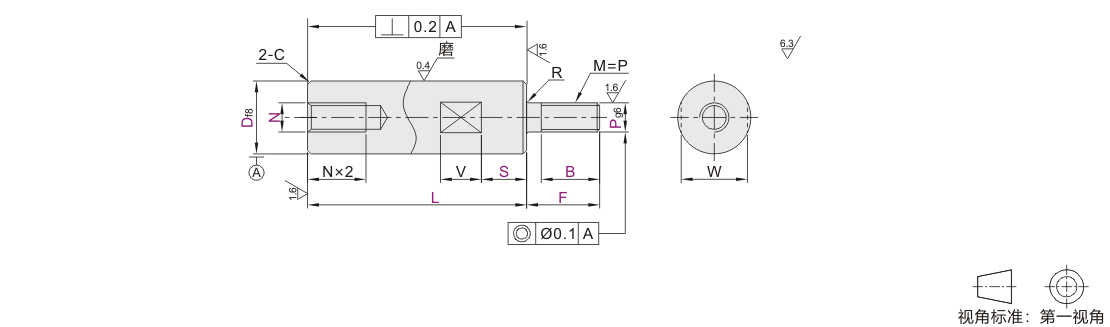

型号			最小单位1			P 选择	N 选择	扳手槽尺寸			R	C
代码	Df8		L	F	B	P 选择	N 选择	S	W	V	R	C
(D公差f8) Y-FCM11 Y-FCM14	6	-0.010 -0.028	20~600	F=2~P×5	根据使用要求指定 B尺寸 B=0时，无外螺纹	3 4 5 6	3	根据使用要求指定 S尺寸最小单位1 扳手槽尺寸参阅导向轴产品简介	5	8	0.3	0.5
	8	-0.013 -0.035	20~800			3 4 5 6 8	3 4 5		7
	10	-0.013 -0.035	20~800			4 5 6 8 10	3 4 5 6		8
	12	-0.016 -0 043	20~1000			5 6 8 10 12	4 5 6 8		10	10
	13					5 6 8 10 12	4 5 6 8		11
	15					5 6 8 10 12	4 5 6 8 10		13
	16		20~1200			5 6 8 10 12 16	4 5 6 8 10		14
	18					5 6 8 10 12 16	4 5 6 8 10 12		16
	20	-0.020 -0.053				6 8 10 12 16 20	4 5 6 8 10 12		17			1.0
	25					8 10 12 16 20 24	4 5 6 8 10 12 16		22
	30		20~1500			8 10 12 16 20 24 30	6 8 10 12 16 20		27	15
	35	-0.025 -0 064				10 12 16 20 24 30	8 10 12 16 20 24		30	15	0.5
	40					12 16 20 24 30	10 12 16 20 24 30		36	20
	50					16 20 24 30	12 16 20 24 30		41	20
