选型参数

轴径D(mm) *

长度L(mm) *

20~1500/1

台阶长度E(mm) *

4~150/1

台阶长度F(mm) *

4~150/1

螺纹长度A(mm) *

2~150/1

螺纹长度B(mm) *

2~150/1

台阶直径P(mm) *

台阶直径Q(mm) *

扳手槽距离端面距离S(mm) *

0~1484/1

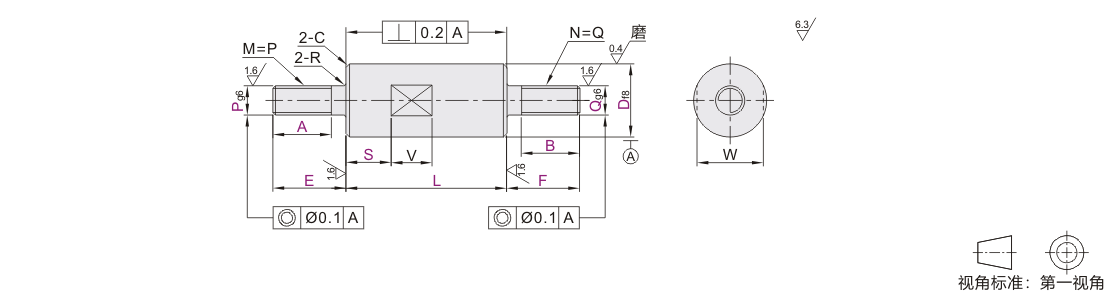

医疗导向轴两端外螺纹型·带扳手槽型 D公差f8

图片仅供参考

医疗导向轴两端外螺纹型·带扳手槽型 D公差f8

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

代码	类型	精度等级	D公差	材质		硬度	表面处理
代码	类型	精度等级	D公差	国标	相当	硬度	表面处理
Y-FCK11	带扳手槽型	普通级	f8	45	S45C	—	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
Y-FCK14	带扳手槽型	普通级	f8	0Cr18Ni9	SUS304	—	镀硬铬，镀层硬度HV750~，镀层厚度3µm~

注意：A·B=0时，无外螺纹。

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。

选型参数

选型表

型号			最小单位1			P·Q 选择	扳手槽尺寸			R	C
代码	Df8		L	E·F	A·B	P·Q 选择	S	W	V	R	C
(D公差f8) Y-FCK11 Y-FCK14	6	-0.010 -0.028	20~600	E=2~P×5 F=2~Q×5	根据使用要求指定 A·B尺寸 A·B=0时，无外螺纹	3 4 5	根据使用要求指定 S尺寸最小单位1 扳手槽尺寸参阅导向轴产品简介	5	8	0.3	0.5
	8	-0.013 -0.035	20~800			3 4 5 6		7
	10	-0.013 -0.035	20~800			4 5 6 8		8
	12	-0.016 -0.043	20~1000			5 6 8 10		10	10
	13					5 6 8 10 12		11
	15					5 6 8 10 12		13
	16		20~1200			5 6 8 10 12		14
	18					5 6 8 10 12 16		16
	20	-0.020 -0.053				6 8 10 12 16		17			1.0
	25					8 10 12 16 20 24		22
	30		20~1500			8 10 12 16 20 24		27	15
	35	-0.025 -0.064				10 12 16 20 24 30		30	15	0.5
	40					12 16 20 24 30		36	20
	50					16 20 24 30		41	20
