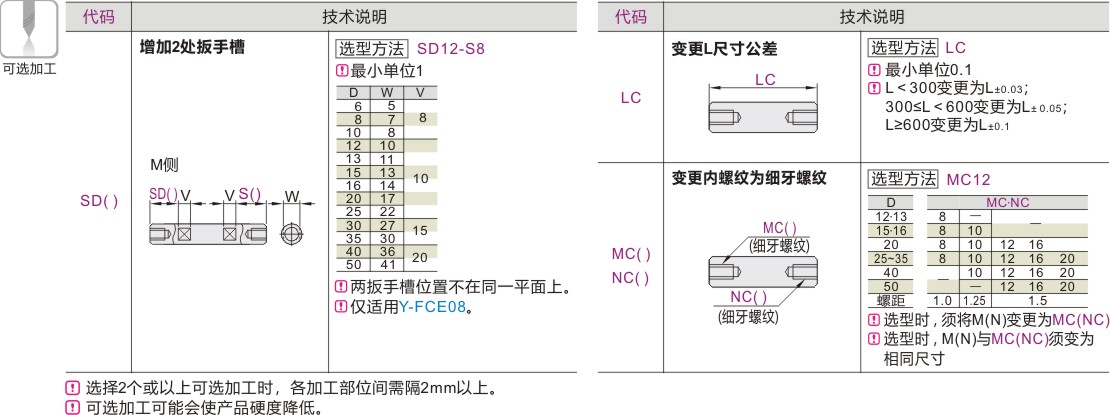

轴身加工

选型参数

轴径D(mm) *

长度L(mm) *

15~1200/1

内螺纹M(mm) *

内螺纹N(mm) *

扳手槽距离端面距离S *

0~9999/1

医疗导向轴两端内螺纹型带扳手槽型 D公差h8

图片仅供参考

医疗导向轴两端内螺纹型带扳手槽型 D公差h8

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

代码	类型		D公差	材质		表面处理
代码	类型		D公差	国标	相当	表面处理
Y-FCE08	两端内螺纹型	标准型	h8	LD30	A6061	黑色硬质阳极氧化，氧化层硬度HV450 ~，膜厚 15μm ~
Y-FCF08	两端内螺纹型	带扳手槽型	h8	LD30	A6061	黑色硬质阳极氧化，氧化层硬度HV450 ~，膜厚 15μm ~

圆度/直线度/垂直度/同轴度，请参阅导向轴产品简介。

选型参数

标准型

型号			L 最小单位1	M·N 选择	C
代码	Dh8		L 最小单位1	M·N 选择	C
(D公差h8) Y-FCE08	6	0 -0.018	15~300	3	0.5
	8	0 -0.022	15~400	3 4 5
	10	0 -0.022	15~600	3 4 5 6
	12	0 -0.027	15~800	4 5 6 8
	13		15~800	4 5 6 8
	15		20~800	4 5 6 8 10
	16		20~800	4 5 6 8 10
	20	0 -0.033	25~1000	4 5 6 8 10 12	1.0
	25		25~1000	4 5 6 8 10 12 16
	30		30~1200	6 8 10 12 16 20
	35	0 -0.039		8 10 12 16 20 24
	40			10 12 16 20 24 30
	50			12 16 20 24 30

带扳手槽型

型号			L 最小单位1	M·N 选择	扳手槽尺寸			C
代码	Dh8		L 最小单位1	M·N 选择	S	W	V	C
(D公差h8) Y-FCF08	6	0 -0.018	15~300	3	根据使用要求指定 S尺寸最小单位1 扳手槽尺寸参阅导向轴产品简介	5	9	0.5
	8	0 -0.022	15~400	3 4 5		7
	10	0 -0.022	15~600	3 4 5 6		8
	12	0 -0.027	15~800	4 5 6 8		10	11
	13		15~800	4 5 6 8		11
	15		20~800	4 5 6 8 10		13
	16		20~800	4 5 6 8 10		14
	20	0 -0.033	25~1000	4 5 6 8 10 12		17		1.0
	25		25~1000	4 5 6 8 10 12 16		22
	30		30~1200	4 5 6 8 10 12 16 20		27	16
	35	0 -0.039		4 5 6 8 10 12 16 20 24		30	16
	40			4 5 6 8 10 12 16 20 24 30		36	21
	50			4 5 6 8 10 12 16 20 24 30		41	21
