医疗导向轴直杆型·带挡圈槽型 D公差h8

图片仅供参考

医疗导向轴直杆型·带挡圈槽型 D公差h8

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

代码	类型	D公差	材质		表面处理
代码	类型	D公差	国标	相当	表面处理
Y-FCB08	带挡圈槽型	h8	LD30	A6061	黑色硬质阳极氧化，氧化层硬度HV450 ~，膜厚15μm ~

圆度/直线度/垂直度/同轴度，请参阅导向轴产品简介。

选型参数

选型表

型号			L 最小单位1	A	E		d		附带挡圈 (2个)	C
代码	Dh8		L 最小单位1	A	E		d		附带挡圈 (2个)	C
( D公差h8) Y-FCB08	6	0 -0.018	15~300	2	0.7	+0.1 0	5	+0.075 0	TBP11-5	0.5
	8	0 -0.022	15~400	3	0.9	+0.1 0	7	+ 0.09 0	TBP11-7
	10	0 -0.022	15~600	3	1.15	+0.14 0	9.6	0 -0.09	TBP01 -10
	12	0 -0.027	15~800	3.5			11.5	0 -0.11	TBP01 -12
	13		20~800				12.4		TBP01 -13
	15		20~800				14.3		TBP01 -15
	16		25~800				15.2		TBP01 -16
	20	0 -0.033	25~1000		1.35		19	0 -0.21	TBP01 -20	1.0
	25		30~1000	4.5	1.35		23.9		TBP01 -25
	30		30~1200	4.5	1.65		28.6		TBP01 -30

适用挡圈请参阅怡合达电商平台。

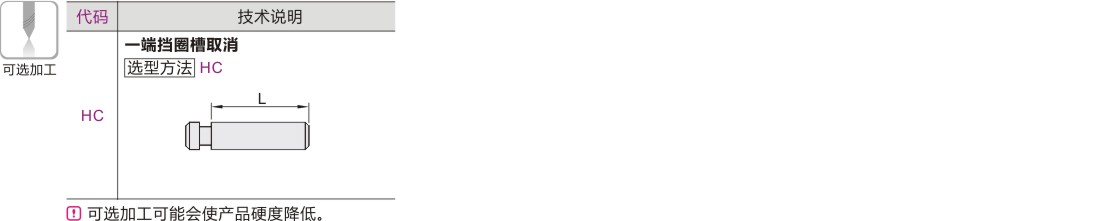

产品名称
