还有0项未选择重置

选择代码

代码参数

轴端形状

轴身加工

轴端加工（右）

轴端加工（左）

选型参数

轴径D(mm) *

长度L(mm) *

20~1500/1

台阶长度E(mm) *

2~150/1

内螺纹M(mm) *

螺纹长度A(mm) *

0~145/1

内螺纹N(mm) *

MT *

台阶直径P(mm) *

扳手槽距离端面距离S(mm) *

0~9999/1

NT *

图片仅供参考

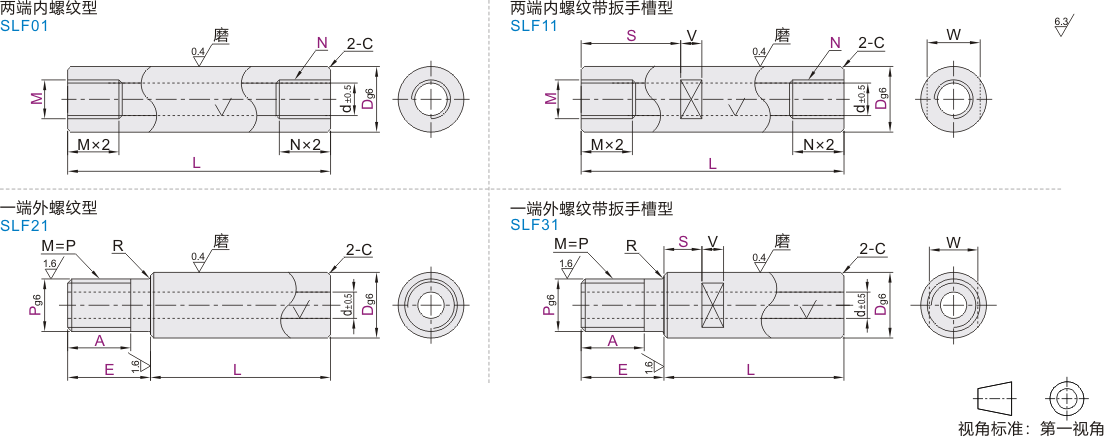

管型导向轴两端内螺纹型两端内螺纹带扳手槽型一端外螺纹型一端外螺纹带扳手槽型 D公差g6

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

代码	类型	D公差	材质		硬度	表面处理
代码	类型	D公差	国标	相当	硬度	表面处理
SLF01	两端内螺纹型	g6	GCr15	SUJ2	高频淬火有效硬化层深度详情请在怡合达网站搜索查看淬火硬度HRC56~	镀硬铬，镀层硬HV750~ 镀层厚度3μm~
SLF11	两端内螺纹带扳手槽型
SLF21	一端外螺纹型
SLF31	一端外螺纹带扳手槽型

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
管孔内部、内螺纹部未经过镀铬处理，可能会生锈。扳手槽两侧15mm可能会超出圆度、外径公差的精度范围。
扳手槽、轴端加工部分(有效螺纹长度+10mm左右)可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。
注意：A=0时，无外螺纹。

选型参数

两端内螺纹型

型号			L 最小单位1	M·N 选择	d	C
代码	Dg6		L 最小单位1	M·N 选择	d	C
SLF01	6	-0.004 -0.012	20~600	3	2	0.5 以下
	8	-0.005 -0.014	20~800	4 5	3
	10	-0.005 -0.014	20~800	5 6	4
	12	-0.006 -0.017	30~1000	8 T1(RC1/8)	6
	13		40~1000	10 T1(RC1/8)	7
	16		45~1200	12 T2(RC1/4)	8
	20	-0.007 -0.020	60~1200	16 T3(RC3/8)	14	1.0 以下
	25		75~1200	20	15
	30		75~1500	20	17
	35	-0.009 -0.025	90~1500	24	19
	40		90~1500	24 30	20
	50		115~1500	30	26

两端内螺纹带扳手槽型

型号			L 最小单位1	M·N 选择	扳手槽尺寸			d	C
代码	Dg6		L 最小单位1	M·N 选择	S	W	V	d	C
SLF11	6	-0.004 -0.012	20~600	3	根据使用要求指定 S尺寸最小单位1 扳手槽尺寸参阅导向轴产品简介	5	8	2	0.5 以下
	8	-0.005 -0.014	20~800	4 5		7		3
	10	-0.005 -0.014	20~800	5 6		8		4
	12	-0.006 -0.017	30~1000	8 T1(RC1/8)		10	10	6
	13		40~1000	10 T1(RC1/8)		11		7
	16		45~1200	12 T2(RC1/4)		14		8
	20	-0.007 -0.020	60~1200	16 T3(RC3/8)		17		14	1.0 以下
	25		75~1200	20		22		15
	30		75~1500	20		27	15	17
	35	-0.009 -0.025	90~1500	24		30	15	19
	40		90~1500	24 30		36	20	20
	50		115~1500	30		41	20	26

一端外螺纹型

型号			最小单位1			P 选择	d	R	C
代码	Dg6		L	E	A	P 选择	d	R	C
SLF21	6	-0.004 -0.012	20~598	E=2~P×5	根据使用要求指定 A尺寸 A=0时, 无外螺纹	6	2	0.3	0.5 以下
	8	-0.005 -0.014	20~798			8	3
	10	-0.005 -0.014	20~798			8 10	4
	12	-0.006 -0.017	20~998			10 12	6
	13		20~998			12	7
	16		20~1198			16	8
	20	-0.007 -0.020				20	14		1.0 以下
	25					24	15
	30		20~1498			24 30	17
	35	-0.009 -0.025				30	19	0.5
	40	-0.009 -0.025				30	20	0.5

一端外螺纹带扳手槽型

型号			最小单位1			P 选择	扳手槽尺寸			d	R	C
代码	Dg6		L	E	A	P 选择	S	W	V	d	R	C
SLF31	6	-0.004 -0.012	20~598	E=2~P×5	根据使用要求指定 A尺寸 A=0时，无外螺纹	6	根据使用要求指定 S尺寸最小单位1 扳手槽尺寸参阅导向轴产品简介	5	8	2	0.3	0.5 以下
	8	-0.005 -0.014	20~798			8		7		3
	10	-0.005 -0.014	20~798			8 10		8		4
	12	-0.006 -0.017	20~998			10 12		10	10	6
	13		20~998			12		11		7
	16		20~1198			16		14		8
	20	-0.007 -0.020				20		17		14		1.0 以下
	25					24		22		15
	30		20~1498			24 30		27	15	17
	35	-0.009 -0.025				30		30	15	19	0.5
	40	-0.009 -0.025				30		36	20	20	0.5

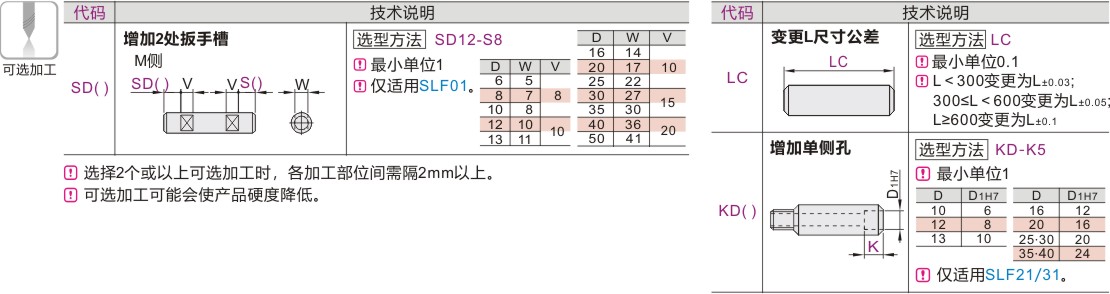

可选加工参数

暂未上传文档资料

管型导向轴 两端内螺纹型 两端内螺纹带扳手槽型 一端外螺纹型 一端外螺纹带扳手槽型 D公差g6

管型导向轴两端内螺纹型两端内螺纹带扳手槽型一端外螺纹型一端外螺纹带扳手槽型 D公差g6
