管型导向轴一端外螺纹一端内螺纹型两端外螺纹型一端台阶型一端台阶一端内螺纹型 D公差g6

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

代码	类型	D公差	材质		硬度	表面处理
代码	类型	D公差	国标	相当	硬度	表面处理
SLJ01	一端外螺纹一端内螺纹型	g6	GCr15	SUJ2	高频淬火有效硬化层深度详情请在怡合达网站搜索查看淬火硬度HRC56~	镀硬铬，镀层硬度HV750~ 镀层厚度3μm~
SLL01	两端外螺纹型
SLM01	一端台阶型
SLN01	一端台阶一端内螺纹型

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
管孔内部、内螺纹部未经过镀铬处理，可能会生锈。
轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。
注意：A=0时或A·B=0时，无外螺纹。

选型参数

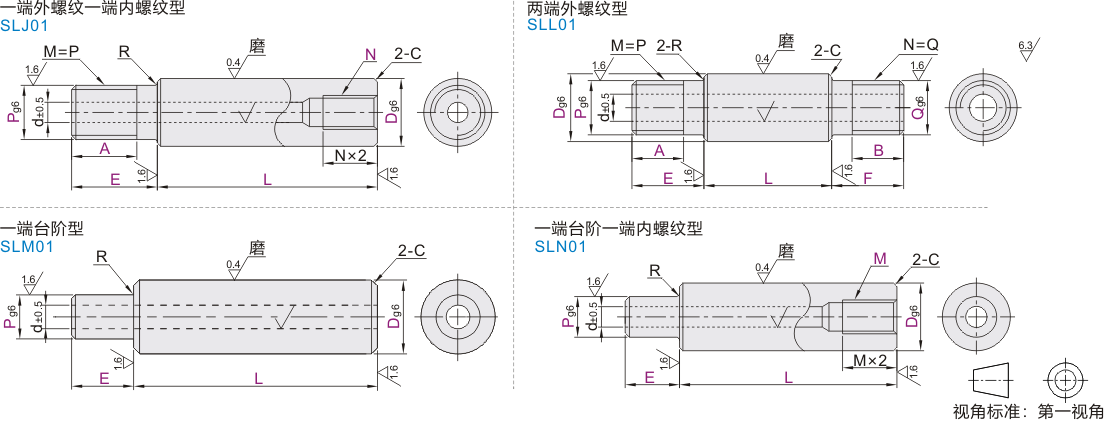

一端外螺纹一端内螺纹型

型号			最小单位1			P 选择	N 选择	d	R	C
代码	Dg6		L	E	A	P 选择	N 选择	d	R	C
SLJ01	6	-0.004 -0.012	20~600	E=2~P×5	根据使用要求指定 A尺寸 A=0时，无外螺纹	6	3	2	0.3	0.5 以下
	8	-0.005 -0.014	20~800			8	4 5	3
	10	-0.005 -0.014	20~800			8 10	5 6	4
	12	-0.006 -0.017	20~1000			10 12	8 T1(RC1/8)	6
	13		20~1000			12	10 T1(RC1/8)	7
	16		20~1200			16	12 T2(RC1/4)	8
	20	-0.007 -0.020				20	16 T3(RC3/8)	14		1 .0 以下
	25					24	20	15
	30		20~1500			24 30	20	17
	35	-0.009 -0.025				30	24	19	0.5
	40	-0.009 -0.025				30	24 30	20	0.5

两端外螺纹型

型号			最小单位1			P·Q 选择	d	R	C
代码	Dg6		L	E·F	A·B	P·Q 选择	d	R	C
SLL01	6	-0.004 -0.012	20~600	E=2~P×5 F=2~Q×5	根据使用要求指定 A·B尺寸 A·B=0时无外螺纹	6	2	0.3	0.5 以下
	8	-0.005 -0.014	20~800			8	3
	10	-0.005 -0.014	20~800			8 10	4
	12	-0.006 -0.017	20~1000			10 12	6
	13		20~1000			12	7
	16		20~1200			16	8
	20	-0.007 -0.020				20	14		1.0 以下
	25					24	15
	30		20~1500			24 30	17
	35	-0.009 -0.025				30	19	0.5
	40	-0.009 -0.025				30	20	0.5

一端台阶型

型号			最小单位1			d	R	C
代码	Dg6		L	E	P	d	R	C
SLM01	6	-0.004 -0.012	20~600	E=2~P×3	5≤P<D	2	0.3	0.5以下
	8	-0.005 -0.014	20~800		6≤P<D	3
	10	-0.005 -0.014	20~800		7≤P<D	4
	12	-0.006 -0.017	20~1000		10≤P<D	6
	13		20~1000		10≤P<D	7
	16		20~ 1200		13≤P<D	8	0.5
	20	-0.007 -0.020			16≤P<D	14		1 .0以下
	25				20≤P<D	15
	30		20~ 1500		22≤P<D	17
	35	-0.009 -0.025			24≤P<D	19	0.3
	40				25≤P<D	20
	50				32≤P<D	26

一端台阶一端内螺纹型

型号			最小单位1			M 选择	d	R	C
代码	Dg6		L	E	P	M 选择	d	R	C
SLN01	6	-0.004 -0.012	20~600	E=2~P×3	5≤P<D	3	2	0.3	0.5 以下
	8	-0.005 -0.014	20~800		6≤P<D	4 5	3
	10	-0.005 -0.014	20~800		7≤P<D	5 6	4
	12	-0.006 -0.017	20~1000		10 P<D	8 T1(RC1/8)	6
	13		20~1000		10 P<D	10 T1(RC1/8)	7
	16		20~1200		13≤P<D	12 T2(RC1/4)	8	0.5
	20	-0.007 -0.020			16≤P<D	16 T3(RC3/8)	14		1.0 以下
	25				20≤P<D	20	15
	30		20~1500		22≤P<D	20	17
	35	-0.009 -0.025			24≤P<D	24	19	0.3
	40				25≤P<D	24 30	20
	50				32≤P<D	30	26

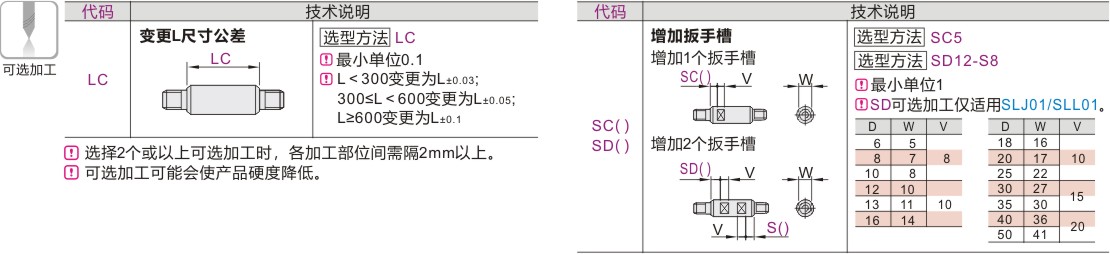

可选加工参数
