实心导向轴两端内螺纹型·带扳手槽型带通孔型 D公差g6

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

带扳手槽型		带通孔型	D公差	材质		硬度	表面处理
普通级	精密级	普通级	D公差	国标	相当	硬度	表面处理
SCK01	SCK31	SCL01	g6	GCr15	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	—
SCK02	SCK32	SCL02					镀硬铬，镀层硬度HV750~，镀层厚度3µm~
SCK03	—	SCL03					低温镀黑铬
SCK06	SCK36	SCL06		9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		—
SCK07	SCK37	SCL07		9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		镀硬铬，镀层硬度HV750~，镀层厚度3µm~
SCK21	—	—		45	S45C		—
SCK22	—	—		45	S45C		镀硬铬，镀层硬度HV750~，镀层厚度3µm~

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
扳手槽、通孔、轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。
通孔附近可能会因加工的退火效应导致的变形，使外径公差超出规定值。

选型参数

带扳手槽型（普通级）

型号			L 最小单位1	M·N 选择	扳手槽尺寸			C
代码	Dg6		L 最小单位1	M·N 选择	S	W	V	C
SCK01 SCK02 SCK03 SCK06 SCK07 SCK21 SCK22	6	-0.004 -0.012	15~600	3	根据使用要求指定S尺寸最小单位1 扳手槽尺寸参阅导向轴产品简介	5	8	0.5以下
	8	-0.005 -0.014	15~800	3 4 5		7
	10	-0.005 -0.014	15~800	3 4 5 6		8
	12	-0.006 -0.017	15~1000	4 5 6 8		10	10
	13		20~1000	4 5 6 8		11
	15		20~1000	4 5 6 8 10		13
	16		25~1200	4 5 6 8 10		14
	18			4 5 6 8 10 12		16
	20	-0.007 -0.020		4 5 6 8 10 12		17		1.0以下
	25		30~1200	4 5 6 8 10 12 16		22
	30		30~1500	4 5 6 8 10 12 16 20		27	15
	35	-0.009 -0.025	30~1500	4 5 6 8 10 12 16 20 24		30	15
	40		50~1500	4 5 6 8 10 12 16 20 24 30		36	20
	50		50~1500	4 5 6 8 10 12 16 20 24 30		41	20

SCK03仅适用于D≤30且L≤500。

带扳手槽型（精密级）

型号			L 最小单位1	M·N 选择	扳手槽尺寸			C
代码	Dg6		L 最小单位1	M·N 选择	S	W	V	C
SCK31 SCK32 SCK36 SCK37	6	-0.004 -0.012	20~300	3	根据使用要求指定 S尺寸最小单位扳手槽尺寸参阅导向轴产品简介	5	8	0.5以下
	8	-0.005 -0.014	20~300	3 4 5		7
	10	-0.005 -0.014	20~350	3 4 5 6		8
	12	-0.006 -0.017		4 5 6 8		10	10
	13			4 5 6 8		11
	15			4 5 6 8 10		13
	16			4 5 6 8 10		14
	18			4 5 6 8 10 12		16
	20	-0.007 -0.020	25~450	4 5 6 8 10 12		17		1.0以下
	25			4 5 6 8 10 12 16		22
	30			6 8 10 12 16 20		27	15

带通孔型（普通级）

型号			L 最小单位1	M·N 选择	通孔尺寸		C
代码	Dg6		L 最小单位1	M·N 选择	H	d	C
SCL01 SCL02 SCL03 SCL06 SCL07	8	-0.005 -0.014	15~500	3 4 5	根据使用要求指定H尺最小单位1	3	0.5以下
	10	-0.005 -0.014		3 4 5 6
	12	-0.006 -0.017		4 5 6 8
	13		20~500	4 5 6 8 10		4
	15		20~500	4 5 6 8
	16		25~500	4 5 6 8 10
	18			4 5 6 8 10 12		6
	20	-0.007 -0.020		4 5 6 8 10 12		6	1.0以下
	25		30~500	4 5 6 8 10 12 16		7
	30		30~500	4 5 6 8 10 12 16 20		7

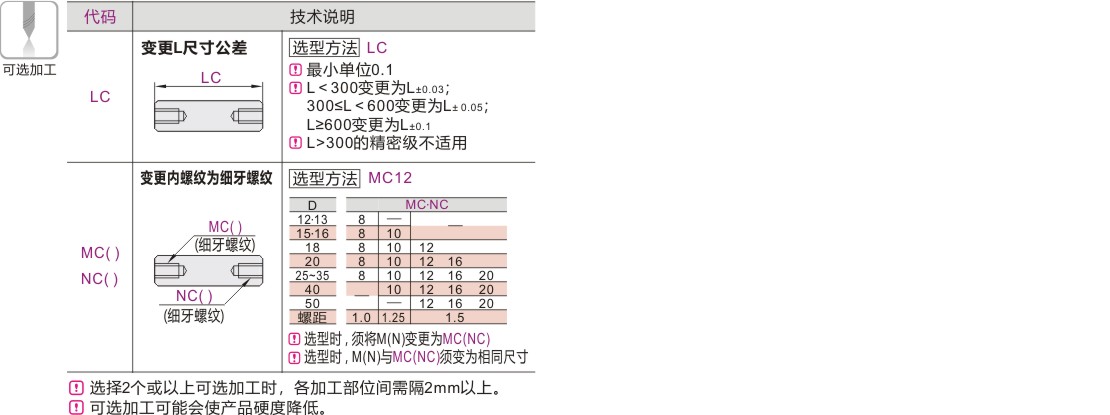

可选加工参数

暂未上传文档资料

实心导向轴 两端内螺纹型·带扳手槽型 带通孔型 D公差g6
