实心导向轴一端外螺纹型·标准型同径型 D公差g6

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

标准型		同径型	D公差	材质		硬度	表面处理
普通级	精密级	同径型	D公差	国标	相当	硬度	表面处理
SED01	SED31	SEE01	g6	GCr15	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	—
SED02	SED32	SEE02					镀硬铬，镀层硬度HV750~，镀层厚度3µm~
SED03	—	SEE03					低温镀黑铭
SED06	SED36	SEE06		9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		—
SED07	SED37	SEE07		9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		镀硬铬，镀层硬度HV750~，镀层厚度3µm~

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。
精密级导向轴的螺纹根部带有研磨退刀槽（最宽1mm，最深0.1mm）。
注意：B=0时，无外螺纹。

D=4~5时，R=0.2；D=6~30时，R=0.3；D=35~50时，R=0.5。

选型参数

标准型(普通级)

型号			最小单位1			P 选择	C
代码	Dg6		L	E	B	P 选择	C
SED01 SED02 SED03 SED06 SED07	4	-0.004 -0.012	20~300	E=2~P×5	根据使用要求指定B尺寸 B=0时，无外螺纹	3	0.2 以下
	5		20~400			3 4	0.2 以下
	6		20~600			3 4 5 6	0.5 以下
	8	-0.005 -0.014	20~800			4 5 6 8
	10	-0.005 -0.014	20~800			5 6 8 10
	12	-0.006 -0.017	20~1000			5 6 8 10 12
	13					5 6 8 10 12
	15					5 6 8 10 12
	16		20~1200			5 6 8 10 12
	18					6 8 10 12 16
	20	-0.007 -0.020				8 10 12 16	1.0 以下
	25					8 10 12 16 20 24
	30		20~1500			8 10 12 16 20 24
	35	-0.009 -0.025				10 12 16 20 24 30
	40					12 16 20 24 30
	50					16 20 24 30

SED03仅适用于D≤30且L≤5

标准型(精密级)

型号			最小单位1			P 选择	C
代码	Dg6		L	E	B	P 选择	C
SED31 SED32 SED36 SED37	5	-0.004 -0.012	20~300	E=2~P×5	根据使用要求指定B尺寸 B=0时，无外螺纹	3	0.2以下
	6	-0.004 -0.012				3 4	0.5以下
	8	-0.005 -0.014				3 4 5 6
	10	-0.005 -0.014	20~350			4 5 6 8
	12	-0.006 -0.017				5 6 8 10
	13					5 6 8 10
	15					5 6 8 10 12
	16					5 6 8 10 12
	18					5 6 8 10 12 16
	20	-0.007 -0.020	25~450			6 8 10 12 16	1.0以下
	25					8 10 12 16 20
	30					8 10 12 16 20 24

同径型

型号			最小单位1		M	C
代码	Dg6		L	B	M	C
SEE01 SEE02 SEE03 SEE06 SEE07	3	-0.002 -0.008	20~200	3~20	3	0.2以下
	4	-0.004 -0.012	20~300	4~25	4
	5		20~400	4~30	5
	6		20~600	5~35	6	0.5以下
	8	-0.005 -0.014	20~800	7~45	8
	10	-0.005 -0.014	20~800	8~55	10
	12	-0.006 -0.017	20~1000	9~65	12
	16	-0.006 -0.017	20~1200	10~85	16
	20	-0.007 -0.020	20~1200	13~105	20	1.0以下
	30	-0.007 -0.020	20~1500	18~155	30	1.0以下

SEE03仅适用于D≤30且L≤500。

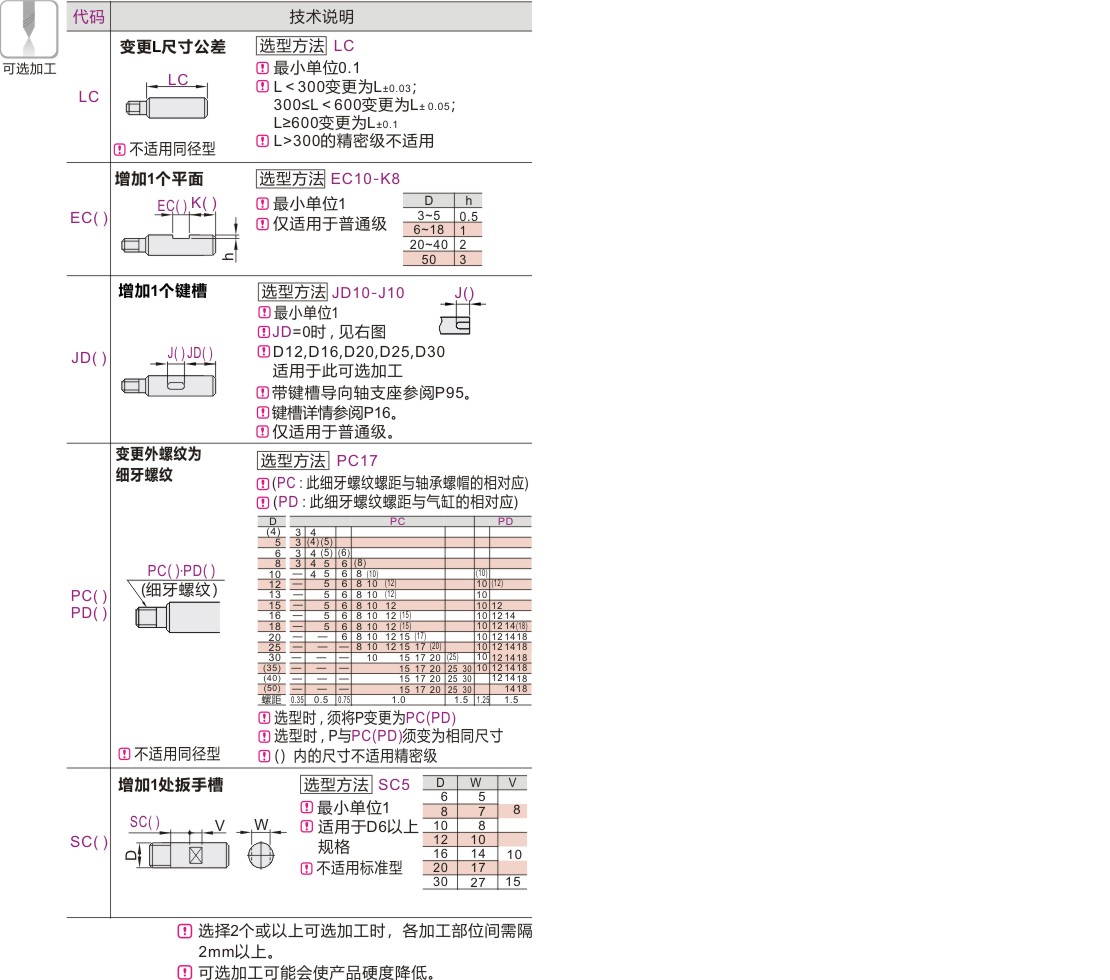

可选加工参数
