轴身加工

选型参数

轴径D(mm) *

长度L(mm) *

20~1200/1

台阶长度E(mm) *

4~150/1

螺纹长度B(mm) *

2~150/1

台阶直径P(mm) *

扳手槽距离端面距离S(mm) *

0~1184/1

实心导向轴一端外螺纹型带扳手槽型 D公差h8

图片仅供参考

实心导向轴一端外螺纹型带扳手槽型 D公差h8

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

代码	类型		D公差	材质		表面处理
代码	类型		D公差	国标	相当	表面处理
SED08	一端外螺纹型	标准型	h8	LY11	A2017	黑色硬质阳极氧化，氧化层硬度HV450~，膜厚15μm~
SEF08	一端外螺纹型	带扳手槽型	h8	LY11	A2017	黑色硬质阳极氧化，氧化层硬度HV450~，膜厚15μm~

圆度/直线度/垂直度/同轴度，请参阅导向轴产品简介。

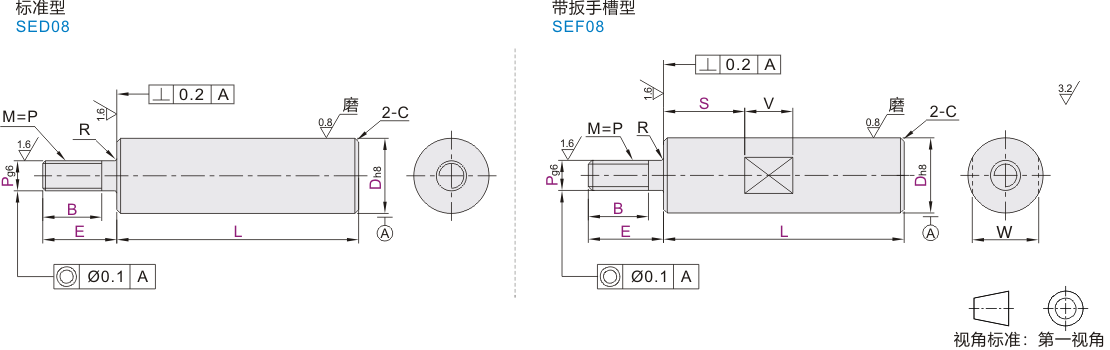

选型参数

标准型

型号			最小单位1			P 选择	R	C
代码	Dh8		L	E	B	P 选择	R	C
SED08	6	0 -0.018	20~300	E=2~P×5	根据使用要求指定 B尺寸	3 4 5 6	0.3	0.5 以下
	8	0 -0.022	20~400			4 5 6 8
	10	0 -0.022	20~600			5 6 8 10
	12	0 -0.027	20~800			5 6 8 10 12
	13					5 6 8 10 12
	15					5 6 8 10 12
	16					5 6 8 10 12
	20	0 -0.033	20~1000			8 10 12 16		1.0 以下
	25		20~1000			8 10 12 16 20 24
	30		20~1200			8 10 12 16 20 24
	35	0 -0.039				10 12 16 20 24 30	0.5
	40					12 16 20 24 30
	50					16 20 24 30

带扳手槽型

型号			最小单位1			P 选择	扳手槽尺寸			R	C
代码	Dh8		L	E	B	P 选择	S	W	V	R	C
SEF08	6	0 -0.018	20~300	E=2~P×5	根据使用要求指定 B尺寸	3 4 5 6	根据使用要求指定 S尺寸最小单位1 扳手槽尺寸参阅导向轴产品简介	5	8	0.3	0.5 以下
	8	0 -0.022	20~400			4 5 6 8		7
	10	0 -0.022	20~600			5 6 8 10		8
	12	0 -0.027	20~800			5 6 8 10 12		10	10
	13					5 6 8 10 12		11
	15					5 6 8 10 12		13
	16					5 6 8 10 12		14
	20	0 -0.033	20~1000			8 10 12 16		17			1.0 以下
	25		20~1000			8 10 12 16 20 24		22
	30		20~1200			8 10 12 16 20 24		27	15
	35	0 -0.039				10 12 16 20 24 30		30	15	0.5
	40					12 16 20 24 30		36	20
	50					16 20 24 30		41	20

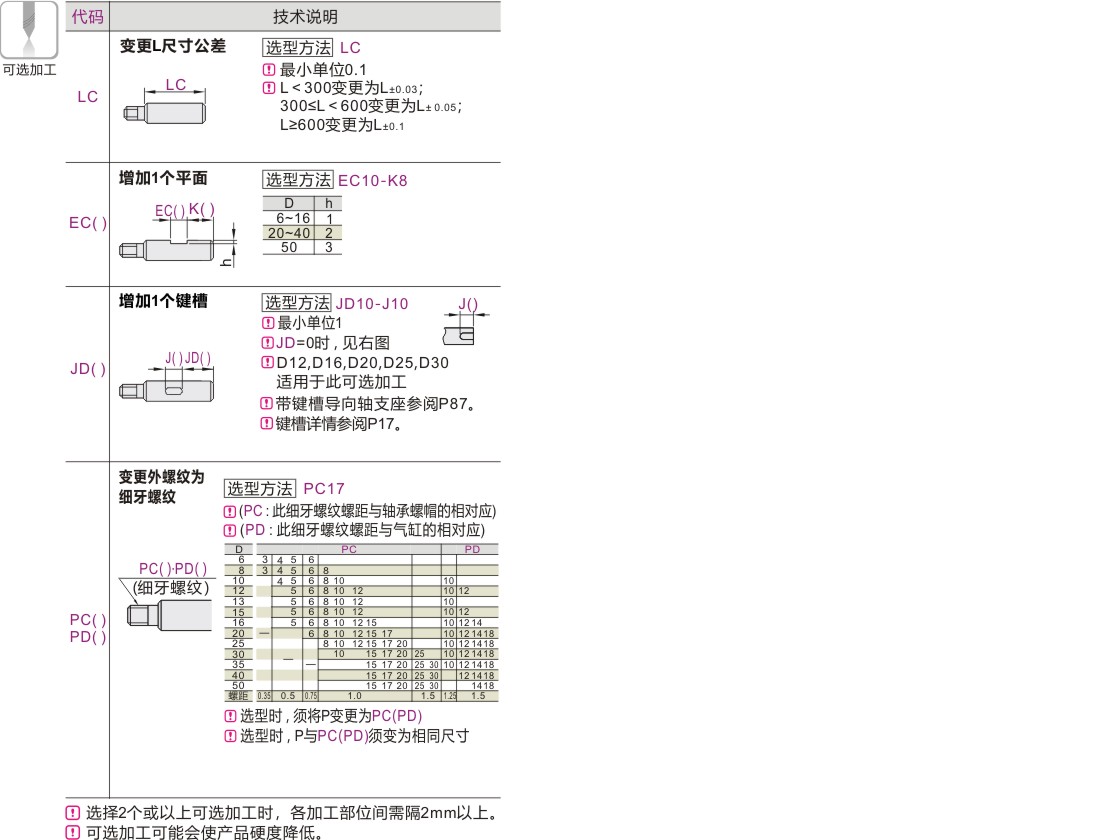

可选加工参数
