选型参数

轴径D(mm) *

长度L(mm) *

20~1500/1

台阶长度E(mm) *

4~150/1

螺纹长度B(mm) *

2~150/1

台阶直径P(mm) *

通孔距离端面距离H(mm) *

4~1000/1

扳手槽距离端面距离S(mm) *

0~1485/1

图片仅供参考

实心导向轴一端外螺纹型·带扳手槽型带通孔型 D公差g6

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

带扳手槽型		带通孔型	D公差	材质		硬度	表面处理
普通级	精密级	普通级	D公差	国标	相当	硬度	表面处理
SEF01	SEF31	SEJ01	g6	GCr15	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	—
SEF02	SEF32	SEJ02					镀硬铬，镀层硬度HV750~，镀层厚度3µm~
SEF03	—	SEJ03					低温镀黑铭
SEF06	SEF36	SEJ06		9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		—
SEF07	SEF37	SEJ07		9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		镀硬铬，镀层硬度HV750~，镀层厚度3µm~

注意：B=0时，无外螺纹。

D=6~30时，R=0.3；D=35~50时，R=0.5。
圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介
扳手槽、通孔、轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。
精密级导向轴的螺纹根部带有研磨退刀槽（最宽1mm，最深0.1mm）。
通孔附近可能会因加工的退火效应导致的变形，使外径公差超出规定值。

选型参数

带扳手槽型(普通级)

型号			最小单位1			P 选择	通孔尺寸		C
代码	Dg6		L	E	B	P 选择	H	d	C
SEJ01 SEJ02 SEJ03 SEJ06 SEJ07	8	-0.005 -0.014	20~800	E=2~P×5	根据使用要求指定B尺寸 B=0时，无外螺纹	3 4 5 6	根据使用要求指定H尺寸最小单位1	3	0.2以下
	10	-0.005 -0.014	20~800			4 5 6 8
	12	-0.006 -0.017	20~1000			5 6 8 10
	13					5 6 8 10 12		4
	15					5 6 8 10 12
	16		20~1500			5 6 8 10 12
	18					5 6 8 10 12 16		6
	20	-0.007 -0.020				6 8 10 12 16		6	1.0以下
	25					8 10 12 16 20 24		7
	30		20~1200			8 10 12 16 20 24		7

SEJ03仅适用于8≤D≤30且L≤500。

带扳手槽型(精密级)

型号			最小单位1			P 选择	扳手槽尺寸			C
代码	Dg6		L	E	B	P 选择	S	W	V	C
SEF31 SEF32 SEF36 SEF37	6	-0.004 -0.012	20~300	E=2~P×5	根据使用要求指定B尺寸 B=0时，无外螺纹	3 4	根据使用要求指定S尺寸最小单位1 扳手槽尺寸参阅导向轴产品简介	5	8	0.5 以下
	8	-0.005 -0.014	20~300			3 4 5 6		7
	10	-0.005 -0.014	20~350			4 5 6 8		8
	12	-0.006 -0.017				5 6 8 10		10	10
	13					5 6 8 10		11
	15					5 6 8 10 12		13
	16					5 6 8 10 12		14
	18					5 6 8 10 12 16		16
	20	-0.007 -0.020	25~450			6 8 10 12 16		17		1.0 以下
	25					8 10 12 16 20		22
	30					8 10 12 16 20 24		27	15

带通孔型(普通级)

型号			最小单位1			P 选择	扳手槽尺寸			C
代码	Dg6		L	E	B	P 选择	S	W	V	C
SEF01 SEF02 SEF03 SEF06 SEF07	6	-0.004 -0.012	20~600	E=2~P×5	根据使用要求指定B尺寸 B=0时，无外螺纹	3 4 5	根据使用要求指定S尺寸最小单位1 扳手槽尺寸参阅导向轴产品简介	5	8	0.5 以下
	8	-0.005 -0.014	20~800			3 4 5 6		7
	10	-0.005 -0.014	20~800			4 5 6 8		8
	12	-0.006 -0.017	20~1000			5 6 8 10		10	10
	13					5 6 8 10 12		11
	15					5 6 8 10 12		13
	16		20~1200			5 6 8 10 12		14
	18					5 6 8 10 12 16		16
	20	-0.007 -0.020				6 8 10 12 16		17		1.0 以下
	25					8 10 12 16 20 24		22
	30		20~1500			8 10 12 16 20 24		27	15
	35	-0.009 -0.025				10 12 16 20 24 30		30	15
	40					12 16 20 24 30		36	20
	50					16 20 24 30		41	20

SEF03仅适用于D≤30且L≤500。

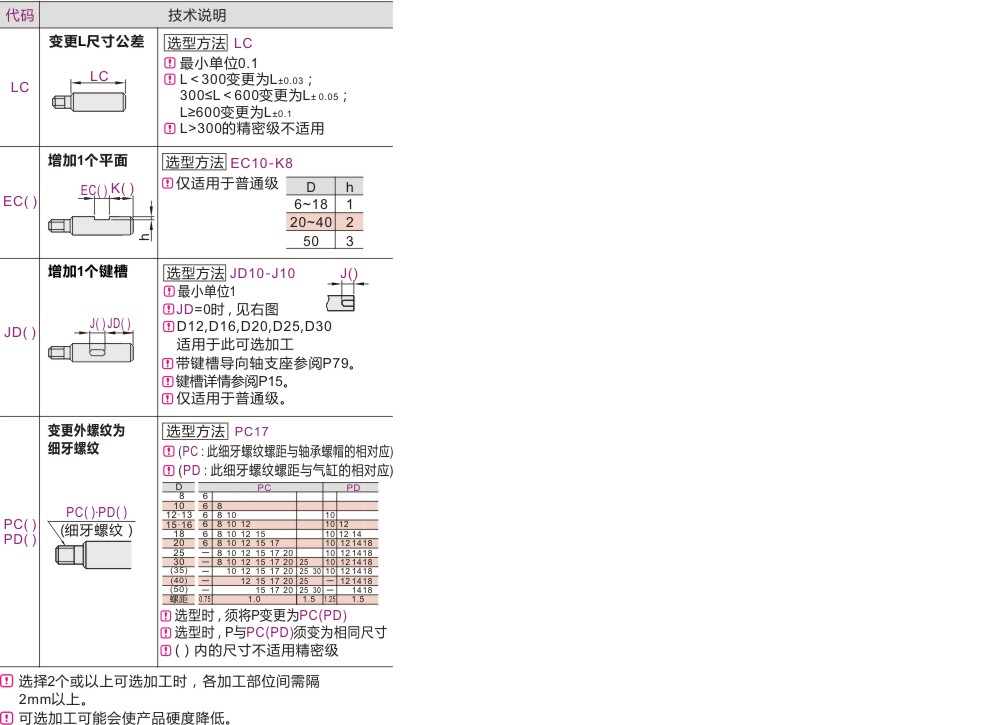

可选加工参数
