选型参数

轴径D(mm) *

长度L(mm) *

20~1500/1

台阶长度E(mm) *

4~150/1

螺纹长度B(mm) *

2~150/1

外螺纹M(mm) *

台阶直径P(mm) *

扳手槽距离端面距离S(mm) *

0~1484/1

实心导向轴一端外螺纹型·带扳手槽型带退刀槽扳手槽型 D公差f8

图片仅供参考

实心导向轴一端外螺纹型·带扳手槽型带退刀槽扳手槽型 D公差f8

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

带扳手槽型	带退刀槽扳手槽型	精度等级	D公差	材质		硬度	表面处理
带扳手槽型	带退刀槽扳手槽型	精度等级	D公差	国标	相当	硬度	表面处理
SEF11	SEM11	普通级	f8	45	S45C	—	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
SEF14	SEM14	普通级	f8	0Cr18Ni9	SUS304	—	镀硬铬，镀层硬度HV750~，镀层厚度3µm~

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。

注意：B=0时，无外螺纹。

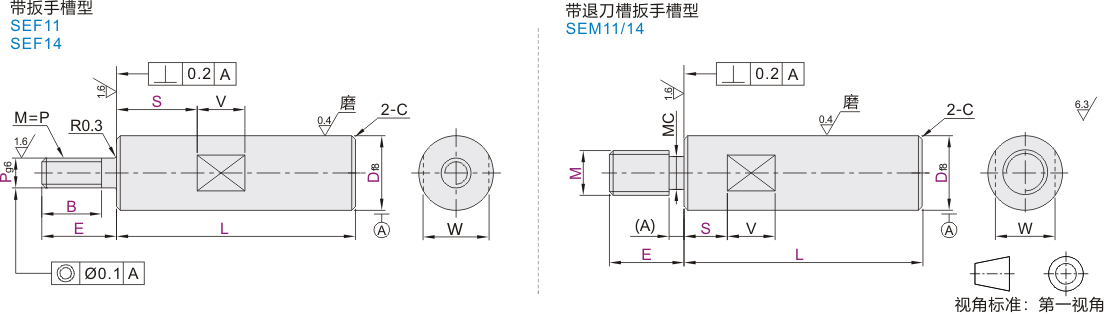

选型参数

带扳手槽型

型号			最小单位1			P 选择	扳手槽尺寸			C
代码	Df8		L	E	B	P 选择	S	W	V	C
(D公差f8) SEF11 SEF14	6	-0.010 -0.028	20~600	E=2~P×5	根据使用要求指定 B尺寸 B=0时，无外螺纹	3 4 5	根据使用要求指定 S尺寸最小单位1 扳手槽尺寸参阅导向轴产品简介	5	8	0.5以下
	8	-0.013 -0.035	20~800			3 4 5 6		7
	10	-0.013 -0.035	20~800			4 5 6 8		8
	12	-0.016 -0.043	20~1000			5 6 8 10		10	10
	13					5 6 8 10 12		11
	15					5 6 8 10 12		13
	16		20~1200			5 6 8 10 12		14
	18*					5 6 8 10 12 16		16
	20	-0.020 -0.053				6 8 10 12 16		17		1.0以下
	25					8 10 12 16 20 24		22
	30		20~1500			8 10 12 16 20 24		27	15
	35*	-0.025 -0.064				10 12 16 20 24 30		30	15
	40*					12 16 20 24 30		36	20
	50*					16 20 24 30		41	20

带*规格不适用与SEF14。

带退刀槽扳手槽型

型号			最小单位1		M 选择	扳手槽尺寸			C
代码	Df8		L	E	M 选择	S	W	V	C
(D公差f8) SEM11 SEM14	8	-0.013 -0.035	20~800	E= 5~ M×3	6	根据使用要求指定 S尺寸最小单位1 扳手槽尺寸参阅导向轴产品简介	7	8	0.5 以下
	10	-0.013 -0.035	20~800		6 8		8	8
	12	-0.016 -0.043	20~1000		6 8 10		10	10
	13				6 8 10 12		11
	15				6 8 10 12		13
	16		20~1200		6 8 10 12		14
	18				6 8 10 12 16		16
	20	-0.020 -0.053			6 8 10 12 16		17		1.0 以下
	25				8 10 12 16 20 24		22
	30		20~1500		8 10 12 16 20 24		27	15
	35	-0.025 -0.064			10 12 16 20 24 30		30	15
	40				12 16 20 24 30		36	20
	50				16 20 24 30		41	20

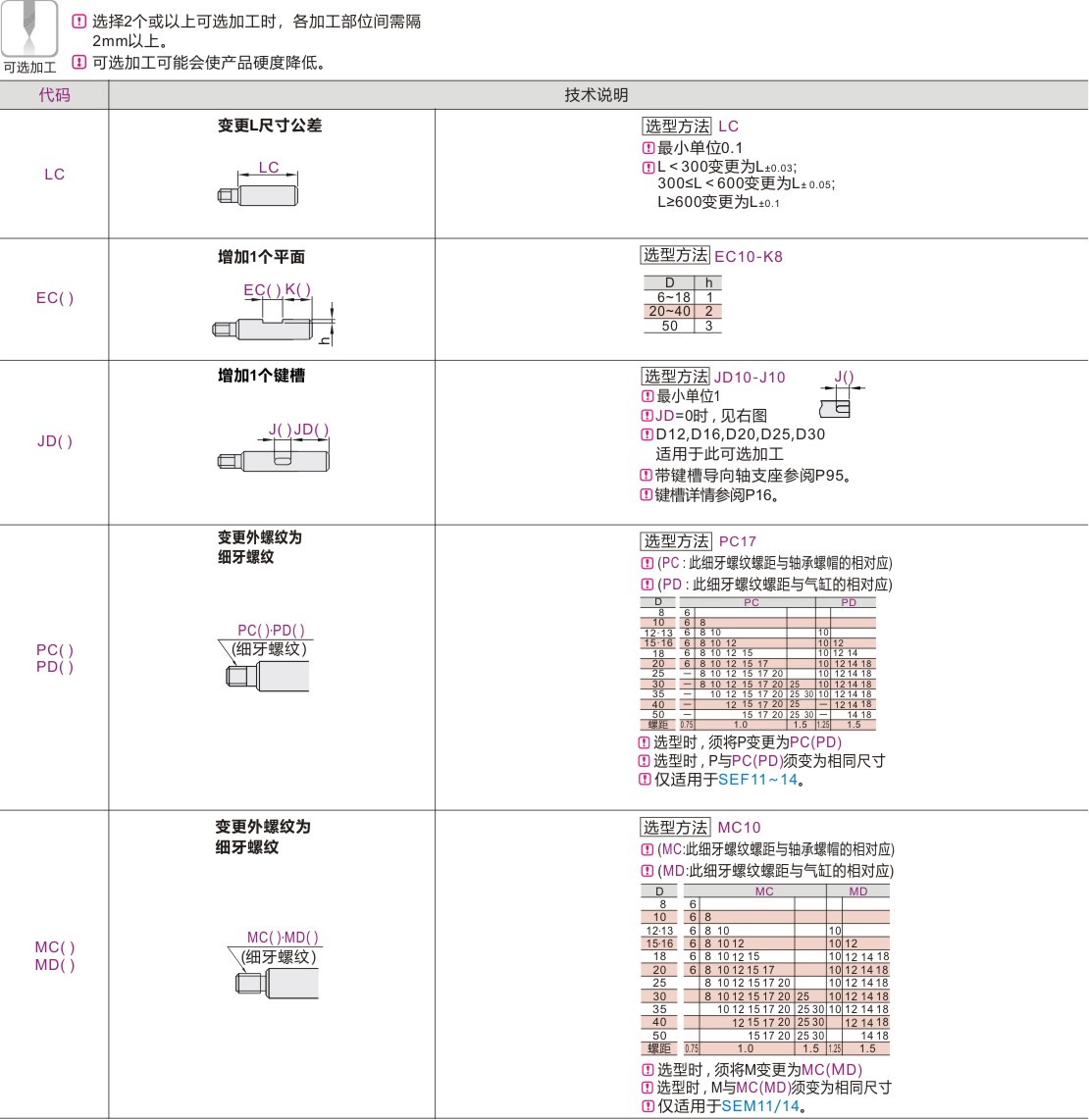

可选加工参数

产品名称

暂未上传文档资料
