选择代码

代码参数

轴身加工

选型参数

轴径D *

长度L *

20~1200/1

台阶长度E *

4~150/1

台阶长度F *

4~150/1

螺纹长度A(mm) *

2~150/1

螺纹长度B *

2~1500/1

螺纹长度S *

0~1500/1

台阶直径P *

台阶直径Q *

实心导向轴两端外螺纹型带扳手槽型 D公差h8

图片仅供参考

实心导向轴两端外螺纹型带扳手槽型 D公差h8

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

代码	类型		D公差	材质		表面处理
代码	类型		D公差	国标	相当	表面处理
SEP08	两端外螺纹型	标准型	h8	LY11	A2017	黑色硬质阳极氧化，氧化层硬度HV450~，膜厚15μm~
SER08	两端外螺纹型	带扳手槽型	h8	LY11	A2017	黑色硬质阳极氧化，氧化层硬度HV450~，膜厚15μm~

圆度/直线度/垂直度/同轴度，请参阅导向轴产品简介。

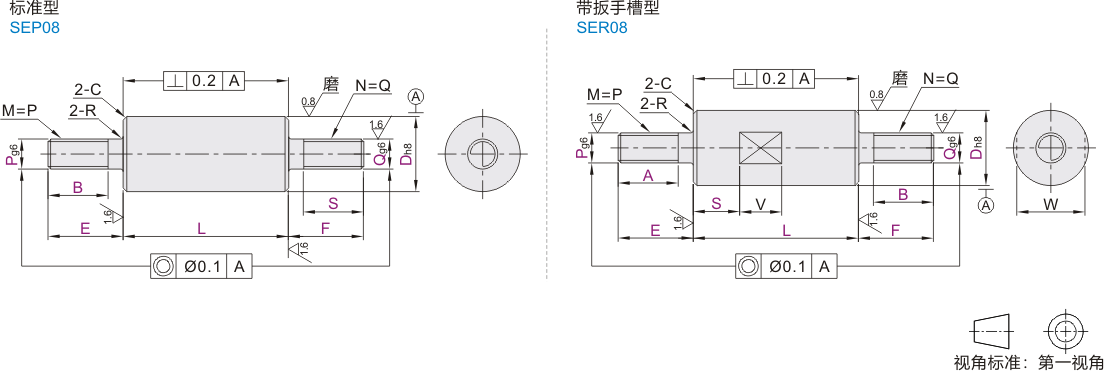

选型参数

标准型

型号			最小单位1			P·Q 选择	R	C
代码	Dh8		L	E·F	B·S	P·Q 选择	R	C
SEP08	6	0 -0.018	20~300	E=2~P×5 F=2~Q×5	根据使用要求指定 B·S尺寸	3 4 5	0.3	0.5 以下
	8	0 -0.022	20~400			3 4 5 6
	10	0 -0.022	20~600			4 5 6 8
	12	0 -0.027	20~800			5 6 8 10 12
	13					5 6 8 10 12
	15					5 6 8 10 12
	16					5 6 8 10 12 16
	20	0 -0.033	20~1000			8 10 12 16		1.0 以下
	25		20~1000			8 10 12 16 20 24
	30		20~1200			8 10 12 16 20 24
	35	0 -0.039				10 12 16 20 24 30	0.5
	40					12 16 20 24 30
	50					16 20 24 30

带扳手槽型

型号			最小单位1			P·Q 选择	扳手槽尺寸			R	C
代码	Dh8		L	E·F	A·B	P·Q 选择	S	W	V	R	C
SER08	6	0 -0.018	20~300	E=2~P×5 F=2~Q×5	根据使用要求指定 A·B尺寸	3 4 5	根据使用要求指定 S尺寸最小单位1 扳手槽尺寸参阅导向轴产品简介	5	8	0.3	0.5 以下
	8	0 -0.022	20~400			3 4 5 6		7
	10	0 -0.022	20~600			4 5 6 8		8
	12	0 -0.027	20~800			5 6 8 10 12		10	10
	13					5 6 8 10 12		11
	15					5 6 8 10 12		13
	16					5 6 8 10 12 16		14
	20	0 -0.033	20~1000			8 10 12 16		17			1.0 以下
	25		20~1000			8 10 12 16 20 24		22
	30		20~1200			8 10 12 16 20 24		27	15
	35	0 -0.039				10 12 16 20 24 30		30	15	0.5
	40					12 16 20 24 30		36	20
	50					16 20 24 30		41	20

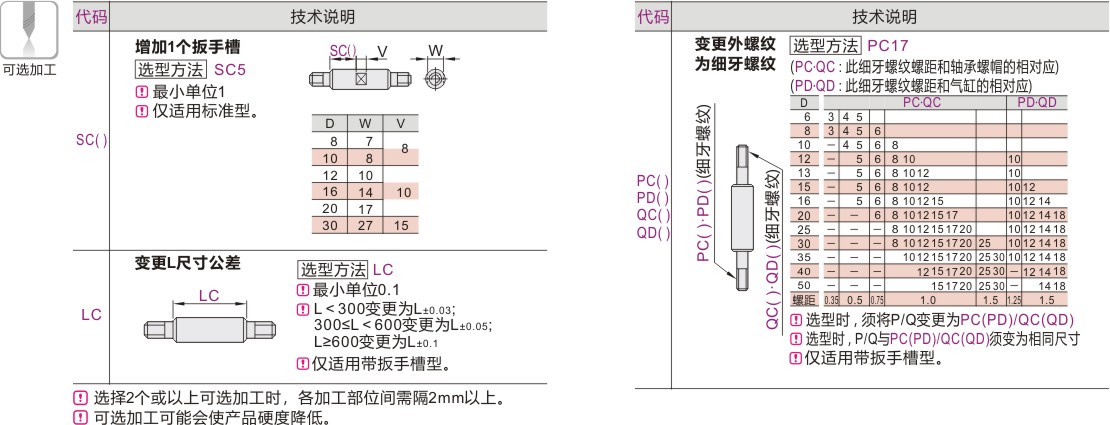

可选加工参数
