类型

轴身加工

形状筛选

选型参数

轴径D(mm) *

长度L(mm) *

20~1500/1

台阶长度E(mm) *

4~245/1

台阶长度F(mm) *

4~245/1

螺纹长度A(mm) *

2~150/1

螺纹长度B(mm) *

2~150/1

台阶直径P(mm) *

台阶直径Q(mm) *

外螺纹M(mm) *

扳手槽距离端面距离S(mm) *

0~9999/1

外螺纹N(mm) *

图片仅供参考

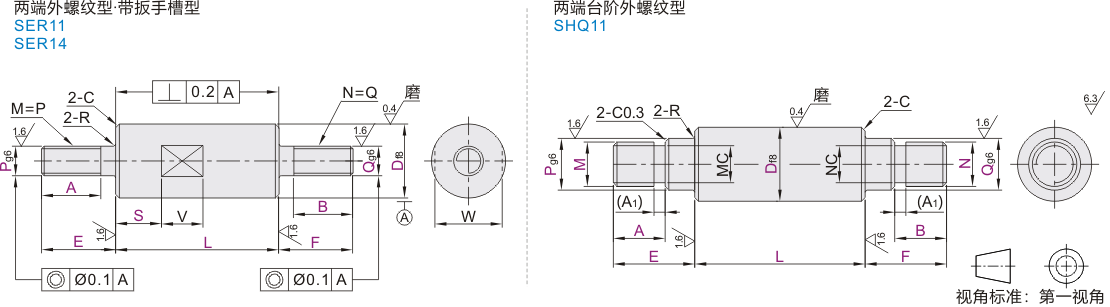

实心导向轴两端外螺纹型·带扳手槽型两端台阶外螺纹型 D公差f8

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

两端外螺纹型	两端台阶外螺纹型	精度等级	D公差	材质		硬度	表面处理
带扳手槽型	两端台阶外螺纹型	精度等级	D公差	国标	相当	硬度	表面处理
SER11	SHQ11	普通级	f8	45	S45C	一	镀硬铬，镀层硬度HV750~ 镀层厚度3μm~
SER14	一	普通级	f8	0Cr18Ni9	SUS304	一	镀硬铬，镀层硬度HV750~ 镀层厚度3μm~

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。

注意：B=0时，无外螺纹。

选型参数

两端外螺纹型·带扳手槽型

型号			最小单位1			P·Q 选择	扳手槽尺寸			R	C
代码	Df8		L	E·F	A·B	P·Q 选择	S	W	V	R	C
(D公差f8) SER11 SER14	6	-0.010 -0.028	20~600	E=2~P×5 F=2~Q×5	根据使用要求指定 A·B尺寸 A·B=0时，无外螺纹	3 4 5	根据使用要求指定 S尺寸最小单位1 扳手槽尺寸参阅导向轴产品简介	5	8	0.3	0.5 以下
	8	-0.013 -0.035	20~800			3 4 5 6		7
	10	-0.013 -0.035	20~800			4 5 6 8		8
	12	-0.016 -0.043	20~1000			5 6 8 10		10	10
	13					5 6 8 10 12		11
	15					5 6 8 10 12		13
	16		20~1200			5 6 8 10 12		14
	18*					5 6 8 10 12 16		16
	20	-0.020 -0.053				6 8 10 12 16		17			1.0 以下
	25					8 10 12 16 20 24		22
	30		20~1500			8 10 12 16 20 24		27	15
	35*	-0.025 -0.064				10 12 16 20 24 30		30	15	0.5
	40*					12 16 20 24 30		36	20
	50*					16 20 24 30		41	20

带*规格不适用SER14。

两端台阶外螺纹型

型号			最小单位1				M·N 选择	R	C
代码	Df8		L	E·F	A·B	P·Q	M·N 选择	R	C
(D公差f8) SHQ11	8	-0.013 -0.035	20~800	E=10~P×5 F=10~Q×5	根据使用要求指定 A·B尺寸 A·B=0时，无外螺纹	M<P<D N<Q<D	6	0.3	0.5 以下
	10	-0.013 -0.035	20~800				6 8
	12	-0.016 -0.043	20~1000				6 8 10
	13						6 8 10
	15						6 8 10 12
	16		20~ 1200				6 8 10 12
	18						6 8 10 12 16
	20	-0.020 -0.053					6 8 10 12 16		1 .0 以下
	25						8 10 12 16 20
	30		20~ 1500				8 10 12 16 20 24
	35	-0.025 -0.064		E=20~P×5 F=20~Q×5			10 12 16 20 24 30	0.5
	40						12 16 20 24 30
	50						16 20 24 30

粗牙螺纹退刀槽尺寸
M N	螺距	MC NC	(A1)
6	1.0	4.4	2
				8	1.25	6.0	3
				10	1.5	7.7	3
12	1.75	9.4	4
16	2.0	13.0	4
20	2.5	16.4	5
24	3.0	19.6
30	3.5	25.0

细牙螺纹退刀槽尺寸①
MC NC	螺距	MC NC	(A1)
6	0.75	4.8	2
8	1.0	6.4
10		8.4
12		10.4
15		13.4
17		15.4
20		18.4
24	1.5	22.7	3
30	1.5	27.7	3

细牙螺纹退刀槽尺寸②
MD ND	螺距	MC NC	(A1)
10	1.25	8	3
12	1.5	9.7
14		11.7
18		15.7

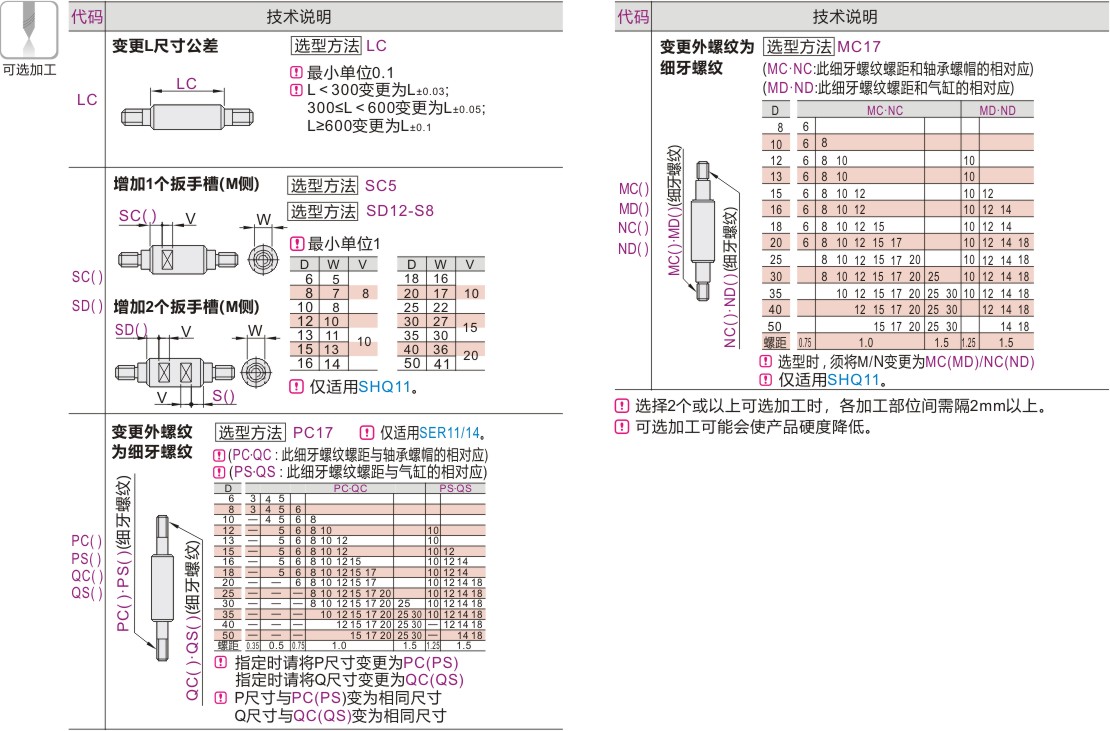

可选加工参数
