实心导向轴 两端外螺纹带退刀槽型 D公差g6
图片仅供参考
收藏 分享

实心导向轴 两端外螺纹带退刀槽型 D公差g6

产品属性： 类型 无台阶 轴公差 g6 轴端形状 两端外螺纹型 轴身加工 带退刀槽型 轴端加工（右） 外螺纹 轴端加工（左） 外螺纹 形状筛选 直杆型
产品型号： 请点击左侧选项进行选型
代码类型精度
等级		D公差材质硬度表面处理
国标相当
SET01两端外螺纹型带退刀槽型普通级
g6GCr15
SUJ2
高频淬火
有效硬化层深度见P16
淬火硬度
GCr15 HRC56~
9Cr18Mo或同等硬度耐蚀钢 HRC52~		—
SET02镀硬铬，镀层硬度HV750~，镀层厚度3µm~
SET069Cr18Mo
或同等硬度
耐蚀钢		SUS440C
或同等硬度
耐蚀钢		—
SET07镀硬铬，镀层硬度HV750~，镀层厚度3µm~
SET31精密级GCr15SUJ2—
SET32镀硬铬，镀层硬度HV750~，镀层厚度3µm~
SET369Cr18Mo
或同等硬度
耐蚀钢		SUS440C
或同等硬度
耐蚀钢		—
SET37镀硬铬，镀层硬度HV750~，镀层厚度3µm~

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。

选型参数

普通级

型号最小单位1M·N
选择		C
代码Dg6LE·F

SET01

SET02

SET06

SET07

8-0.005
-0.014		20~800

E=5~M×3

F=5~N×3

 60.5
以下
10 6 8
12-0.006
-0.017		20~1000 6 8 10
13 6 8 10 12
15 6 8 10 12
1620~1200 6 8 10 12
18 6 8 10 12 16
20-0.007
-0.020		 6 8 10 12 161.0
以下
25 8 10 12 16 20 24
3020~1500 8 10 12 16 20 24
35-0.009
-0.025		 10 12 16 20 24 30
40 12 16 20 24 30
50 16 20 24 30

精密级

型号最小单位1M·N
选择		C
代码Dg6LE·F

SET31

SET32

SET36

SET37

8-0.005
-0.014		20~300

E=5~M×3

F=5~N×3

 60.5
以下
10
20~350
 6 8
12-0.006
-0.017		 6 8 10
13 6 8 10
15 6 8 10 12
16 6 8 10 12
18 6 8 10 12 16
20-0.007
-0.020		20~450 6 8 10 12 16 1.0
以下
25 8 10 12 16 20
30 8 10 12 16 20 24
螺纹退刀槽尺寸
M.N螺距MC.NC（A）
61.04.4
(4.2)		2
81.256.03
101.57.7
121.759.44
162.013.0
202.516.45
243.019.6
303.525.0

M6的MC（）内尺寸为精密级

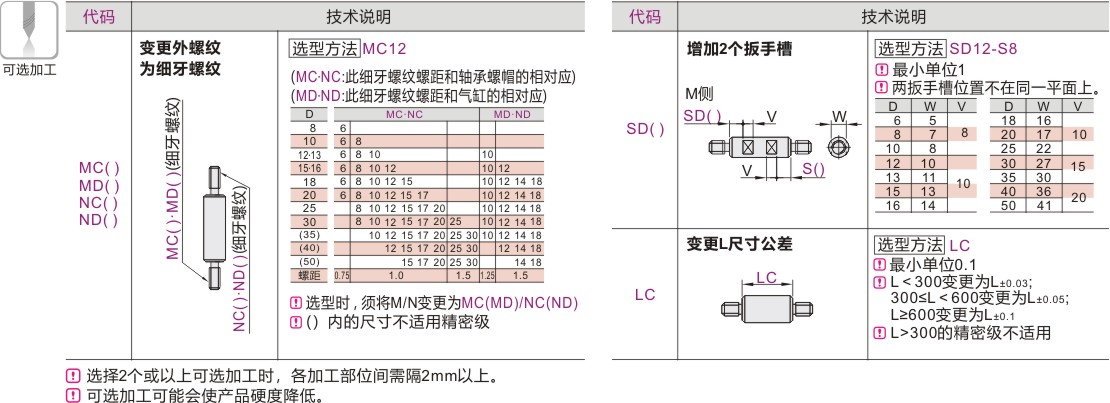

可选加工参数
产品名称
暂未上传文档资料
