实心导向轴两端外螺纹带退刀槽型·带扳手槽型带通孔型 D公差g6

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

优惠券：

满2000元减400元

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货天数：0 天 按订单确认后起算

带扳手槽型		带通孔型	D公差	材质		硬度	表面处理
普通级	精密级	普通级	D公差	国标	相当	硬度	表面处理
SEV01	SEV31	SEW01	g6	GCr15	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	—
SEV02	SEV32	SEW02		GCr15	SUJ2		镀硬铬，镀层硬度HV750~，镀层厚度3µm~
SEV06	SEV36	SEW06		9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		—
SEV07	SEV37	SEW07		9Cr18Mo 或同等硬度耐蚀钢	SUS440C 或同等硬度耐蚀钢		镀硬铬，镀层硬度HV750~，镀层厚度3µm~

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
扳手槽、通孔、轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。
精密级导向轴的螺纹根部带有研磨退刀槽（最宽1mm，最深0.1mm）。
通孔附近可能会因加工的退火效应导致的变形，使外径公差超出规定值。

选型参数

带扳手槽型(普通级)

型号			最小单位1		M·N 选择	扳手槽尺寸			C
代码	Dg6		L	E·F	M·N 选择	S	W	V	C
SEV01 SEV02 SEV06 SEV07	8	-0.005 -0.014	20~800	E=5~M×3 F=5~N×3	6	根据使用要求指定S尺寸最小单位1 扳手槽尺寸参阅导向轴产品简介	7	8	0.5 以下
	10	-0.005 -0.014	20~800		6 8		8	8
	12	-0.006 -0.017	20~1000		6 8 10		10	10
	13				6 8 10 12		11
	15				6 8 10 12		13
	16		20~1200		6 8 10 12		14
	18				6 8 10 12 16		16
	20	-0.007 -0.020			6 8 10 12 16		17		1.0 以下
	25				8 10 12 16 20 24		22
	30		20~1500		8 10 12 16 20 24		27	15
	35	-0.009 -0.025			10 12 16 20 24 30		30	15
	40				12 16 20 24 30		36	20
	50				16 20 24 30		41	20

螺纹退刀槽尺寸
M.N	螺距	MC.NC	（A）
6	1.0	4.4 (4.2)	2
8	1.25	6.0	3
10	1.5	7.7	3
12	1.75	9.4	4
16	2.0	13.0	4
20	2.5	16.4	5
24	3.0	19.6
30	3.5	25.0

M6的MC（）内的尺寸为精密级

带扳手槽型(精密级)

型号			最小单位1		M·N 选择	扳手槽尺寸			C
代码	Dg6		L	E·F	M·N 选择	S	W	V	C
SEV31 SEV32 SEV36 SEV37	8	-0.005 -0.014	20~300	E=5~M×3 F=5~N×3	6	根据使用要求指定S尺寸最小单位1 扳手槽尺寸参阅导向轴产品简介	7	8	0.5 以下
	10	-0.005 -0.014	20~350		6 8		8	8
	12	-0.006 -0.017			6 8 10		10	10
	13				6 8 10		11
	15				6 8 10 12		13
	16				6 8 10 12		14
	18				6 8 10 12 16		16
	20	-0.007 -0.020	20~450		6 8 10 12 16		17		1.0 以下
	25				8 10 12 16 20		22
	30				8 10 12 16 20 24		27	15

螺纹退刀槽尺寸
M.N	螺距	MC.NC	（A）
6	1.0	4.4 (4.2)	2
8	1.25	6.0	3
10	1.5	7.7	3
12	1.75	9.4	4
16	2.0	13.0	4
20	2.5	16.4	5
24	3.0	19.6
30	3.5	25.0

M6的MC（）内的尺寸为精密级

带通孔型(普通级)

型号			最小单位1		M·N 选择	通孔尺寸		C
代码	Dg6		L	E·F	M·N 选择	H	d	C
SEW01 SEW02 SEW06 SEW07	8	-0.005 -0.014	20~500	E=5~M×3 F=5~N×3	6	根据使用要求指定H尺寸最小单位1	3	0.5 以下
	10	-0.005 -0.014			6 8
	12	-0.006 -0.017			6 8 10
	13				6 8 10 12		4
	15				6 8 10 12
	16				6 8 10 12
	18				6 8 10 12 16		6
	20	-0.007 -0.020			6 8 10 12 16		6	1.0 以下
	25				8 10 12 16 20 24		7
	30				8 10 12 16 20 24		7

螺纹退刀槽尺寸
M.N	螺距	MC.NC	（A）
6	1.0	4.4 (4.2)	2
8	1.25	6.0	3
10	1.5	7.7	3
12	1.75	9.4	4
16	2.0	13.0	4
20	2.5	16.4	5
24	3.0	19.6
30	3.5	25.0

M6的MC（）内的尺寸为精密级

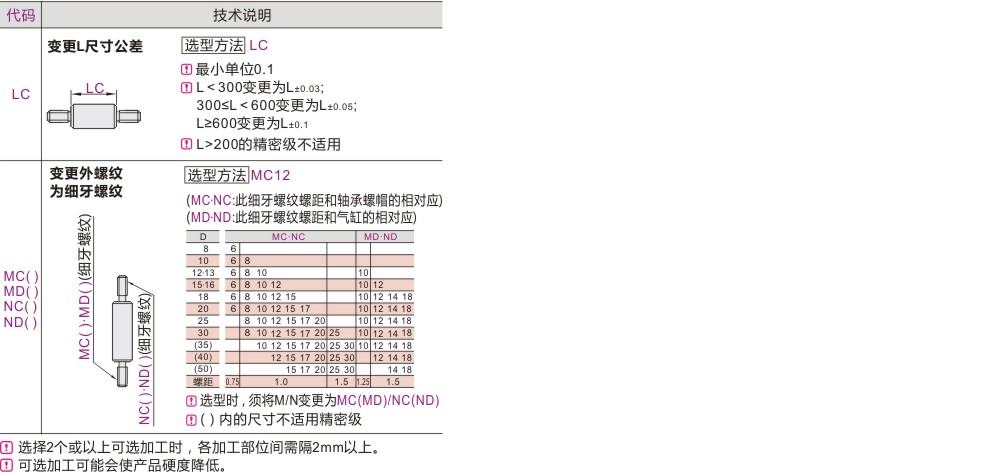

可选加工参数

暂未上传文档资料

实心导向轴 两端外螺纹带退刀槽型·带扳手槽型 带通孔型 D公差g6
