实心导向轴 一端外螺纹一端内螺纹型 D公差g6
图片仅供参考
收藏 分享

实心导向轴 一端外螺纹一端内螺纹型 D公差g6

产品属性： 类型 无台阶 轴公差 g6 轴身加工 轴身不加工
产品型号： 请点击左侧选项进行选型
代码类型精度
等级		D公差材质硬度表面处理
国标相当
SGE01一端外螺纹
一端内螺纹型		标准型普通级
g6GCr15
SUJ2
高频淬火
有效硬化层深度见P16
淬火硬度
GCr15 HRC56~
9Cr18Mo或同等硬度耐蚀钢 HRC52~		—
SGE02镀硬铬，镀层硬度HV750~，镀层厚度3µm~
SGE03低温镀黑铭
SGE069Cr18Mo
或同等硬度
耐蚀钢		SUS440C
或同等硬度
耐蚀钢		—
SGE07镀硬铬，镀层硬度HV750~，镀层厚度3µm~
SGE31精密级GCr15SUJ2—
SGE32镀硬铬，镀层硬度HV750~，镀层厚度3µm~
SGE369Cr18Mo
或同等硬度
耐蚀钢		SUS440C
或同等硬度
耐蚀钢		—
SGE37镀硬铬，镀层硬度HV750~，镀层厚度3µm~

注意：B=0时，无外螺纹。

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。 精密级导向轴的螺纹根部带有研磨退刀槽（最宽1mm，最深0.1mm）。
轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。

选型参数

普通级

型号最小单位1
P
选择		N
选择		RC
代码Dg6LFB

SGE01

SGE02

SGE03

SGE06

SGE07

4-0.004
-0.012		20~300F=2~P×5




 根据使用要求指定B尺寸

B=0时，无外螺纹

 3 4 20.20.2以下
520~400 3 4 5 2.6 3
620~600 3 4 5 6 30.30.5以下
8-0.005
-0.014		20~800 3 4 5 6 8 3 4 5
10 4 5 6 8 10 3 4 5 6
12-0.006
-0.017		20~1000 5 6 8 10 12 4 5 6 8
13 5 6 8 10 12 4 5 6 8
15 5 6 8 10 12 4 5 6 8 10
1620~1200 5 6 8 10 12 16 4 5 6 8 10
18 5 6 8 10 12 16 4 5 6 8 10 12
20-0.007
-0.020		 6 8 10 12 16 20 4 5 6 8 10 121.0以下
25 8 10 12 16 20 24 4 5 6 8 10 12 16
3020~1500 8 10 12 16 20 24 30 6 8 10 12 16 20
35-0.009
-0.025		 10 12 16 20 24 30 8 10 12 16 20 24
40 12 16 20 24 30 10 12 16 20 24 300.5
50 16 20 24 30 12 16 20 24 30

 精密级

型号最小单位1
P
选择		N
选择		RC
代码Dg6LFB

SGE31

SGE32

SGE36

SGE37

5-0.004
-0.012		20~300F=2~P×5




 根据使用要求指定B尺寸

B=0时，无外螺纹

 3 2.6 30.20.2以下
6 3 4 30.30.5以下
8-0.005
-0.014		 3 4 5 6 3 4 5
1020~350
 4 5 6 8 3 4 5 6
12-0.006
-0.017		 5 6 8 10 4 5 6 8
13 5 6 8 10 4 5 6 8
15 5 6 8 10 12 4 5 6 8 10
16 5 6 8 10 12 4 5 6 8 10
18 5 6 8 10 12 16 4 5 6 8 10 12
20-0.007
-0.020		20~450 6 8 10 12 16 4 5 6 8 10 121.0以下
25 8 10 12 16 20 4 5 6 8 10 12 16
30 8 10 12 16 20 24 6 8 10 12 16 20

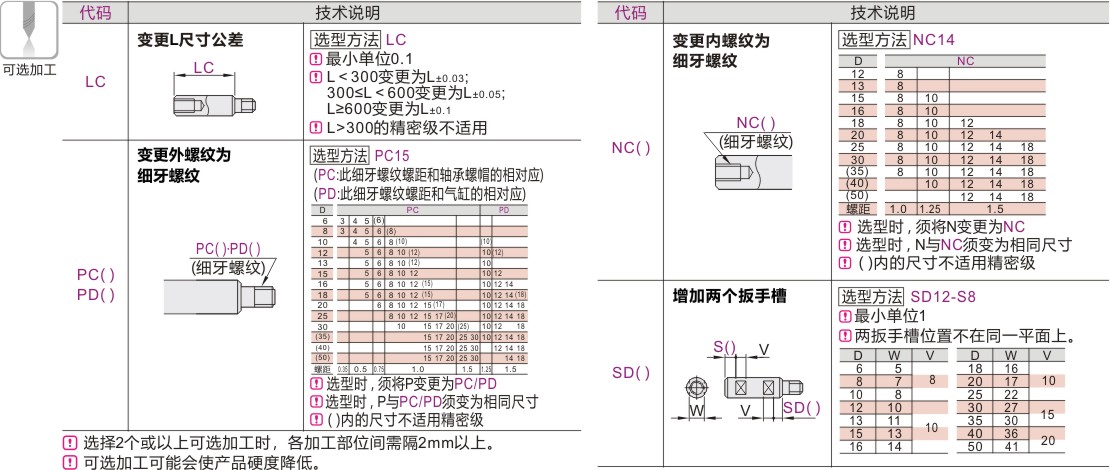

可选加工参数
产品名称
